Principe et composant du palan à chaine manuel
Un palan à chaîne manuel permet de lever ou d’abaisser une charge lourde en utilisant une chaîne sans fin que l’opérateur tire à la main. Ce système fonctionne grâce à un réducteur mécanique (train d’engrenages), ce qui permet de multiplier la force appliquée.
-
Chaîne de manœuvre (ou chaîne de commande) : chaîne que l’opérateur tire à la main.
-
Chaîne de charge : chaîne qui soulève ou abaisse la charge.
-
Roues dentées / engrenages : transmettent la force via un système démultiplié.
-
Tambour ou roue de levage : supporte et guide la chaîne de charge.
-
Crochet supérieur : permet de suspendre le palan.
-
Crochet de charge : attaché à la charge à lever.
-
Frein automatique : empêche la charge de redescendre en cas de relâchement.
Fonctionnement mécanique
Le palan est manœuvré à l’aide d’une chaîne par un opérateur. Cette chaîne fait tourner une roue dentée fixée sur un axe vertical. Un mouvement de rotation est transmis à un train d’engrenages. Ces engrenages forment une réduction mécanique en démultipliant le couple, ce qui permet de lever et de manipuler la charge. Le dernier engrenage entraîne une roue autour de laquelle s’enroule la chaîne de charge.
Un système mécanique de freinage empêche la charge de retomber lorsque l’utilisateur relâche la chaîne. Il s’agit d’un dispositif mécanique automatique..
Voici une vidéo explicative :
Entretien et Vérification générale périodique (vgp)
Les palans à chaîne manuelle doivent être utilisés par des personnes compétentes. Le technicien doit inspecter visuellement son appareil afin de détecter tout signe d’usure de dommages ou de corrosion.
Une vérification générale périodique annuelle est obligatoire. Elle peut être amenée à 6 mois si l’appareil change de site d’utilisation. Lors de la VGP voici les points contrôlés:
- État des chaines. Vérification de la non déformation des maillons.
- État général, pas de fissure apparente ou de déformation des carters.
- Contrôle du crochet de levage ainsi que du bon fonctionnement de son linguet.
La dernière action réalisée est un test de levée à charge nominale. Cette action a pour but de vérifier si le palan peut bien lever sa charge et la maintenir levée pendant 10 minutes.

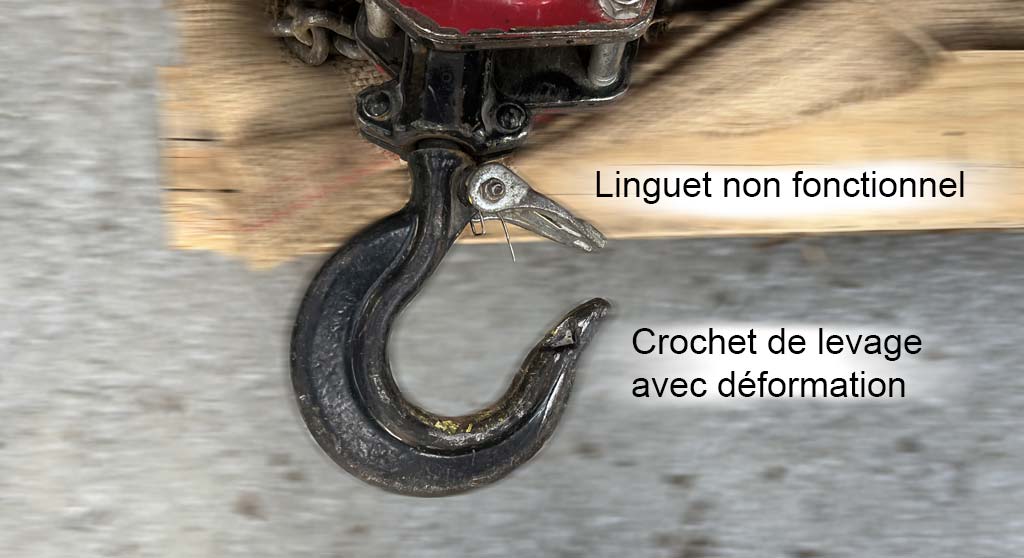

Dans la photo suivant, on constate un linguet non fonctionnel et un crochet qui a subit des déformations.
