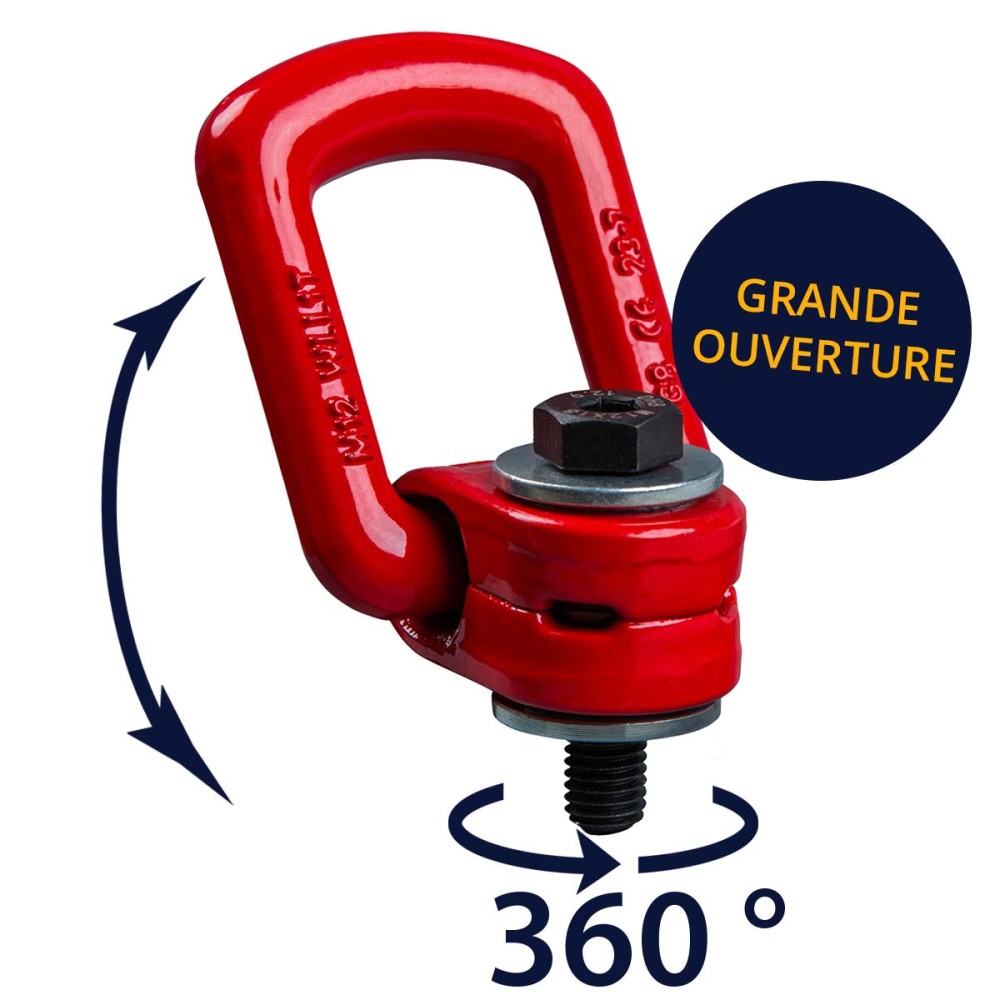

Anneau de levage articulé décentré à grande ouverture

Référence: ALA8
  • Norme EN 1677 - CE - Certificat de conformité
  • Choix en fonction du filetage et de la longueur fileté apparente
  • Grande ouverture
  • Filetage disponible M8 à M42
  • Rotation à 360°
  • CMU en kilogramme pour un levage droit
  • Étrier de levage décentré
  • Réglage avec Clé 6 pans
21,00 €
HT
Diamètre filetage : M8x10 - 300 Kg
Quantité
Livraison 24 H

Montant minimum de commande de 20,00 € HT hors frais port.
  Paiement sécurisé 3d secure

Société Générale

  Livraison 24-48H si en stock

Selon choix du transporteur

  Service client - Sav

04 77 29 21 82

Dimensions et caractéristiques

Anneau levage multi directionnel dimensions
CMU à 0°(Kg) Filetage x Longueur (mm) A B C D E F
300 M8x10 35 53 30 45 46 14
630 M10x16 35 53 30 45 52 14
1000 M12x18 40 54 36 68 62 18
1200 M14x21 40 54 36 68 66 18
1500 M16x30 40 54 36 68 70 18
1500 M16x40 40 54 36 68 80 18
2500 M20x30 54 80 50 83 88 16
2500 M20x55 54 80 50 83 113 16
2500 M20x100 54 80 50 83 158 16
4000 M24x35 54 94 50 83 95 18
4000 M24x80 54 94 50 83 140 18
4000 M24x100 54 94 50 83 160 18
5000 M30x48 73 106 68 120 132 27
7000 M36x54 73 106 68 120 142 27
20 000 M48x74 104 155 95 176 194 40

Utilisation de l'anneau de levage articulé

les anneaux de levage décentrés offrent une combinaison unique de rotation à 360 degrés, de polyvalence de charge et de conformité aux normes de sécurité. L’anneau de levage décentré est orientable à 360 °.

Les dimensions ci-dessus sont toutes en millimètre. La désignation se caractérise par le pas du filetage métrique multiplié par la longueur filetée en millimètre disponible. Certains modèles ont pour la même charge d’utilisation maximale des longueurs filetées différentes. Ils répondent à la norme EN 1677 et sont conformes CE.

Ne jamais faire tourner l'anneau lorsque vous êtes en phase de levage

Il faut toujours utiliser l’anneau décentré en fonction de sa CMU dans le sens de levage. Lorsque l’écrou est vissé sur la pièce à lever, l’étrier doit pouvoir se mouvoir librement.

Il doit également ne pas être en contact avec la pièce à lever pour éviter toute apparition de contraintes mécaniques nouvelles.

Avant de procéder au levage, il est conseillé de mettre en tension votre montage afin de contrôler que tous les apparaux sont sollicités de manière correcte.

Utilisation anneau décentré
ALA8

Caractéristiques

Type anneau
Male articulé
Tige
Courte
Acier
Haute résistance
fixation
A visser

Références spécifiques

ean13
8719482305573
Nom
keyboard_arrow_up
keyboard_arrow_down
Référence
keyboard_arrow_up
keyboard_arrow_down
Prix
keyboard_arrow_up
keyboard_arrow_down
Diamètre de filetage et CMU
keyboard_arrow_up
keyboard_arrow_down
Anneau de levage articulé décentré à grande ouverture ALA8 25,20 € M8x10 - 300 Kg
Anneau de levage articulé décentré à grande ouverture ALA10 26,40 € M10x16 - 630 Kg
Anneau de levage articulé décentré à grande ouverture ALA12 42,00 € M12x18 - 1 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA14 44,40 € M14x21 - 1 200 Kg
Anneau de levage articulé décentré à grande ouverture ALA16-30 48,60 € M16x30 - 1 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA16-40 49,20 € M16x40 - 1 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA16-100 57,60 € M16x100 - 1 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA18 56,40 € M18x26 - 2 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA20-30 60,00 € M20x30 - 2 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA20-55 90,00 € M20x55 - 2 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA20-100 114,00 € M20x100 - 2 500 Kg
Anneau de levage articulé décentré à grande ouverture ALA24-35 66,00 € M24x35 - 4 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA24-80 82,80 € M24x80 - 4 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA24-100 118,80 € M24x100 - 4 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA30-48 144,00 € M30x48 - 5 000 Kg
Anneau de levage articulé décentré à grande ouverture ALA36-54 178,80 € M36x54 - 7 000 Kg
Anneau de levage articulé décentré à grande ouverture 126,00 € M27x38 - 4000 Kg
