Palonnier - Portique - Potence

Des palonniers de levage adaptable à toutes vos opérations

Le palonnier de levage Modulift® est une solution professionnelle conçue pour la manutention et le levage de charges lourdes, longues ou atypiques.

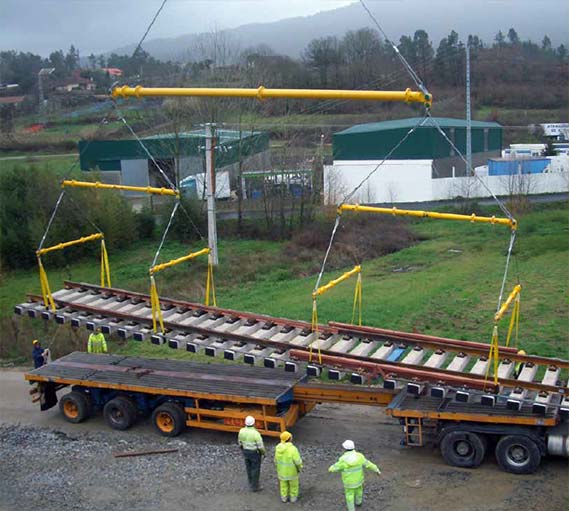

Palonnier écarteur Modulif

Chez ACCEL, nous avons fait le choix de distribuer les palonniers de levage Modulift afin d'offrir à nos clients une solution de levage reconnue pour sa qualité, sa sécurité et sa modularité. Référence mondiale dans le domaine des palonniers, Modulift conçoit des équipements conformes aux exigences de la Directive Machines 2006/42/CE et à la norme EN 13155. Leur conception modulaire permet d'adapter facilement la portée et la capacité de levage aux besoins des utilisateurs, tout en optimisant les coûts d'exploitation. Cette flexibilité, associée à une fabrication rigoureuse et une traçabilité complète, répond parfaitement aux attentes des professionnels.

Ces apparaux sont complétement modulaire. La longueur de la portée peut être totalement adaptée. Nous proposons le Mod 6, Mod 12, Mod 24 et mod 34.

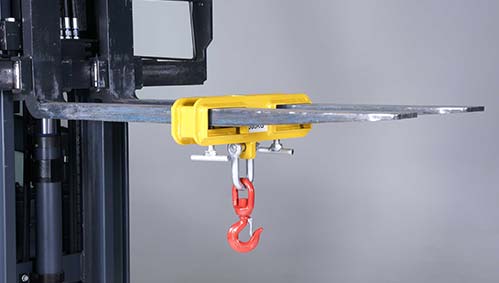

Palonnier de levage pour chariot élévateur

Le palonnier pour fourches permet de transformer rapidement un chariot élévateur ou un Manitou en véritable appareil de levage pour la manutention de charges suspendues. Disponible avec une CMU de 1 000, 2 500 ou 5 000 kg, il est équipé d'un crochet à émerillon avec linguet de sécurité ainsi que d'un système de blocage par vis papillon garantissant un maintien fiable sur les fourches. Conforme aux exigences de la réglementation européenne, ce palonnier pour chariot élévateur est idéal pour les professionnels de l'industrie, du BTP, de la maintenance et de la logistique souhaitant réaliser des opérations de levage en toute sécurité

Portique de levage

Le portique de levage en aluminium est une solution mobile, légère et robuste pour vos opérations de levage ponctuelles. Facile à transporter et à monter, il se compose de trois éléments démontables : deux montants pliables et une traverse réglable en longueur. Sa conception entièrement réglable en hauteur et en largeur offre une portée adaptable jusqu’à 5 m et une capacité de levage jusqu’à 1 500 kg. Fabriqué en aluminium anodisé, ce portique de levage allie stabilité, résistance à la corrosion et maniabilité optimale.

Potence de levage mobile et grue d'atelier

La potence mobile transforme votre espace de travail en zone de levage flexible et performante. Grâce à son châssis sur roulettes ou base prévue pour un chariot élévateur, elle se déplace facilement d’un poste à un autre.

Sa conception compacte permet un montage rapide, sans ancrage permanent, et s’intègre parfaitement aux ateliers, chantiers ou zones de maintenance. Selon modèle, elle offre une capacité de levage de plusieurs centaines à quelques tonnes tout en garantissant stabilité et ergonomie.

Compatible avec palans manuels ou électriques, la grue d'atelier permet de suspendre et déplacer des charges en toute sécurité, tout en optimisant l’agilité de votre logistique interne. Profitez d’un équipement certifié CE, simple à utiliser et à entretenir, pour couvrir vos besoins ponctuels ou modulables. Opter pour une potence mobile, c’est choisir une solution de levage pratique, économique et entièrement adaptable à vos contraintes d’espace et de mobilité

Portique de levage mobile

Grue d atelier

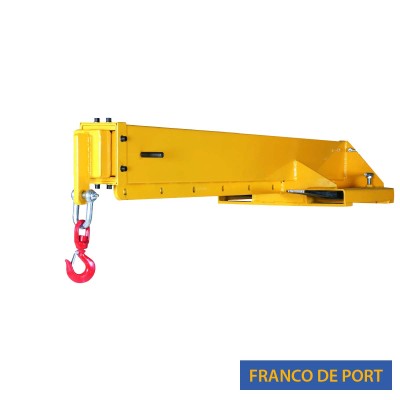

Potence pour chariot élévateur réglable

La sécurité et la conformité des palonniers écarteurs : une priorité absolue

Les palonniers écarteurs sont des accessoires de levage indispensables pour la manutention sécurisée de charges longues, encombrantes ou sensibles aux déformations. Leur rôle principal consiste à répartir les efforts de levage sur plusieurs points d'ancrage afin de limiter les contraintes exercées sur la charge et sur les élingues. Cette conception améliore considérablement la stabilité de la charge et réduit les risques d'accident lors des opérations de manutention.

Dans les environnements industriels, le BTP, la métallurgie ou encore la logistique, la sécurité des opérations de levage ne doit jamais être compromise. C'est pourquoi les palonniers écarteurs doivent être conçus, fabriqués et contrôlés dans le respect des réglementations européennes en vigueur. Ils sont notamment soumis aux exigences de la Directive Machines 2006/42/CE, qui impose des critères stricts en matière de conception, de résistance mécanique et de sécurité d'utilisation.

Les palonniers destinés au levage de charges sont également concernés par la norme européenne EN 13155, relative aux accessoires de levage à charge suspendue. Cette norme définit les exigences de sécurité, les coefficients de calcul, les essais de charge, les marquages obligatoires ainsi que les informations devant être fournies à l'utilisateur.

Chez ACCEL, nous accordons une importance particulière à la conformité réglementaire de nos équipements. Chaque palonnier écarteur est livré avec son certificat de conformité CE, sa plaque signalétique mentionnant la Charge Maximale d'Utilisation (CMU) et sa notice d'utilisation. Ces documents garantissent la traçabilité du matériel et permettent à l'utilisateur d'exploiter l'équipement dans les meilleures conditions de sécurité.

Enfin, nous recommandons la réalisation de contrôles réguliers et le respect des Vérifications Générales Périodiques (VGP) lorsque celles-ci sont requises. Un palonnier conforme, correctement utilisé et régulièrement inspecté constitue la meilleure garantie pour protéger les opérateurs, préserver les charges manipulées et assurer la continuité des activités de levage.

Comment choisir son palonnier de levage ?

Le choix d’un palonnier de levage ne doit pas être effectué uniquement en fonction du poids de la charge à soulever. Plusieurs critères techniques doivent être pris en compte afin de garantir la sécurité des opérateurs, la stabilité de la charge et la compatibilité du palonnier avec l’appareil de levage utilisé.

1. Déterminer la Charge Maximale d’Utilisation

La Charge Maximale d’Utilisation, également appelée CMU, correspond à la charge maximale que le palonnier peut supporter dans les conditions prévues par le fabricant. La CMU du palonnier doit toujours être supérieure ou égale au poids réel de la charge, en tenant compte des accessoires de levage éventuellement suspendus sous le palonnier.

Le coefficient de sécurité utilisé lors de la conception du matériel ne doit jamais être considéré comme une capacité supplémentaire disponible pour l’utilisateur.

2. Identifier le centre de gravité de la charge

Avant toute opération de levage, il est indispensable de déterminer le centre de gravité de la charge. Le crochet de l’appareil de levage doit être positionné à la verticale de ce centre de gravité afin d’éviter un basculement ou une inclinaison incontrôlée.

Pour les charges asymétriques ou dont le centre de gravité est décalé, il peut être nécessaire d’utiliser un palonnier réglable, un palonnier avec plusieurs points d’accrochage ou un modèle conçu sur mesure.

3. Mesurer la portée du palonnier

La portée d’un palonnier correspond généralement à la distance entre ses points d’accrochage inférieurs. Elle doit être adaptée à la longueur de la charge et à la position de ses points de levage.

Une portée adaptée permet de répartir correctement les efforts, de limiter les contraintes exercées sur la charge et d’améliorer sa stabilité pendant la manutention.

4. Définir le nombre de points de levage

Selon la géométrie, la longueur et la rigidité de la charge, le levage peut nécessiter deux, trois ou quatre points d’accrochage. Les charges longues, souples ou fragiles nécessitent généralement une répartition plus importante des efforts.

Il convient également de vérifier que les points de levage intégrés à la charge sont suffisamment résistants et correctement positionnés.

5. Choisir les accessoires d’élingage adaptés

Le palonnier doit être utilisé avec des accessoires de levage compatibles avec sa CMU et avec la configuration prévue. Il peut notamment être associé à des élingues chaîne, des élingues câble, des élingues textiles, des manilles, des crochets ou des anneaux de levage.

La CMU de l’ensemble de levage est toujours déterminée par le composant présentant la capacité la plus faible. L’angle d’élingage doit également être pris en compte, car l’effort supporté par chaque brin augmente lorsque l’angle d’ouverture des élingues devient plus important.

6. Vérifier la hauteur disponible

L’utilisation d’un palonnier augmente la hauteur totale de l’ensemble de levage. Il faut donc vérifier la hauteur disponible sous crochet, notamment dans les ateliers, les bâtiments industriels ou les zones disposant d’une faible hauteur sous plafond.

Un palonnier écarteur peut permettre de réduire la hauteur nécessaire par rapport à une configuration comprenant des élingues supérieures très inclinées.

7. Tenir compte de l’environnement de travail

Le choix du palonnier dépend également de son environnement d’utilisation : industrie, BTP, maintenance, sidérurgie, préfabrication béton, logistique, environnement maritime ou chantier extérieur.

La présence d’humidité, de produits chimiques, de poussières, de températures élevées ou d’une atmosphère corrosive peut nécessiter une protection particulière ou un palonnier spécialement conçu pour ces conditions.

8. Vérifier la compatibilité avec l’appareil de levage

Le poids du palonnier, de la charge et des accessoires doit être compatible avec la capacité du palan, du pont roulant, de la grue ou du chariot élévateur utilisé.

Dans le cas d’une potence ou d’un palonnier pour fourches, il est indispensable de tenir compte du poids de l’accessoire, de la position du crochet et du porte-à-faux créé. La capacité résiduelle du chariot élévateur peut être inférieure à sa capacité nominale habituelle.

9. Contrôler l’identification du palonnier

Un palonnier de levage doit comporter un marquage ou une plaque d’identification lisible mentionnant notamment sa CMU, son identification, son fabricant et, lorsque cela est nécessaire, les différentes configurations d’utilisation autorisées.

Il ne faut jamais utiliser un palonnier dont la plaque d’identification est absente, illisible ou incompatible avec l’opération prévue.

10. Respecter les instructions du fabricant

Chaque palonnier doit être utilisé conformément à sa notice d’instructions. Les conditions de levage, les portées autorisées, les accessoires compatibles et les éventuelles restrictions d’utilisation doivent être respectés.

Pour les charges particulières, asymétriques ou de grande longueur, l’établissement d’un plan de levage peut être nécessaire afin de déterminer la configuration la plus sûre.

FAQ sur les palonniers de levage

Quelle est la différence entre un palonnier et une potence ?

Un palonnier de levage est généralement utilisé pour répartir les efforts entre plusieurs points d’accrochage et stabiliser une charge. Une potence possède un bras créant un porte-à-faux afin de déporter le point de suspension par rapport à son support ou à l’appareil de manutention.

Quelle norme s’applique aux palonniers de levage ?

Les palonniers destinés au levage de charges sont notamment concernés par la norme EN 13155, relative aux équipements amovibles de prise de charge. La conformité du matériel doit toutefois être vérifiée à partir de sa documentation, de son marquage et des instructions fournies par le fabricant.

Qu’est-ce que la CMU d’un palonnier ?

La Charge Maximale d’Utilisation correspond à la charge maximale que le palonnier peut supporter dans une configuration déterminée par le fabricant. Cette valeur ne doit jamais être dépassée.

Quelle est la différence entre la CMU et le coefficient de sécurité ?

La CMU représente la capacité maximale autorisée en utilisation. Le coefficient de sécurité est utilisé par le fabricant lors du dimensionnement et des essais du palonnier. Il ne constitue pas une réserve de capacité disponible pour lever une charge plus lourde.

Pourquoi utiliser un palonnier plutôt qu’une simple élingue ?

Le palonnier permet de répartir les efforts sur plusieurs points, de stabiliser les charges longues, de limiter certains efforts de compression et de mieux maîtriser l’angle des élingues. Il peut également réduire les risques de déformation d’une charge fragile.

Comment déterminer la portée d’un palonnier ?

La portée correspond généralement à la distance entre les points d’accrochage inférieurs du palonnier. Elle doit être choisie en fonction de la longueur de la charge et de la position de ses points de levage.

Qu’est-ce qu’un palonnier écarteur ?

Un palonnier écarteur est un équipement travaillant principalement en compression entre ses extrémités. Il est généralement relié au crochet de la grue par des élingues supérieures et à la charge par des élingues inférieures. Cette configuration permet notamment de réduire la hauteur nécessaire et de conserver des élingues inférieures proches de la verticale.

Quelle différence entre un palonnier fixe et un palonnier réglable ?

Un palonnier fixe possède des points d’accrochage définis et convient aux opérations répétitives sur des charges similaires. Un palonnier réglable permet de modifier la position des points de levage afin de s’adapter à différentes longueurs ou géométries de charges.

Quels sont les avantages d’un palonnier modulable ?

Un palonnier modulable peut être assemblé selon plusieurs longueurs ou configurations. Il offre une grande polyvalence pour les entreprises devant lever des charges de dimensions variables, tout en limitant le nombre d’équipements nécessaires.

Peut-on utiliser un palonnier avec un chariot élévateur ?

Oui, à condition d’utiliser un équipement spécialement conçu pour être monté sur les fourches. Il faut impérativement vérifier la capacité résiduelle du chariot, le poids de l’accessoire, le centre de charge et le porte-à-faux créé par la position du crochet.

La CMU de la potence correspond-elle à la capacité réelle du chariot ?

Non. La CMU de la potence ou du palonnier indique uniquement la capacité maximale de l’accessoire. La capacité réelle de levage dépend également du chariot élévateur, de la hauteur de levée, du poids de l’accessoire, du centre de charge et du porte-à-faux.

Peut-on lever une charge longue sans palonnier ?

Cela dépend de la charge et de la configuration de levage. Une charge longue peut fléchir, basculer ou subir des efforts de compression importants lorsqu’elle est levée uniquement avec des élingues. Un palonnier permet généralement d’améliorer la répartition des efforts et la stabilité.

Quels accessoires peut-on utiliser avec un palonnier ?

Un palonnier peut être associé à des élingues chaîne, des élingues câble, des sangles de levage, des élingues rondes, des manilles, des crochets ou des anneaux de levage. Chaque accessoire doit posséder une CMU compatible avec l’opération prévue.

L’angle des élingues influence-t-il la capacité de levage ?

Oui. Plus les élingues sont inclinées, plus l’effort exercé dans chaque brin augmente. Il faut respecter les angles autorisés par le fabricant et utiliser les tableaux de charge correspondant à la configuration de levage.

Peut-on utiliser des élingues de longueurs différentes ?

Des élingues de longueurs différentes peuvent modifier l’équilibre et la répartition des efforts. Cette configuration ne doit être utilisée que lorsqu’elle a été prévue, vérifiée et intégrée dans le plan de levage.

Un palonnier doit-il être contrôlé avant chaque utilisation ?

Oui. Un contrôle visuel doit être effectué avant chaque utilisation afin de rechercher une déformation, une fissure, une usure anormale, une corrosion importante, un défaut de soudure, un système de verrouillage défectueux ou une plaque d’identification illisible.

Un palonnier est-il soumis à une VGP ?

Les équipements et accessoires utilisés pour le levage doivent faire l’objet des vérifications prévues par la réglementation applicable et selon leurs conditions d’utilisation. La périodicité et la nature des contrôles doivent être définies en fonction du matériel, de son usage, de sa notice et de l’organisation de l’entreprise.

Quelle est la durée de vie d’un palonnier de levage ?

Il n’existe pas de durée de vie universelle applicable à tous les palonniers. La durée de service dépend de la fréquence d’utilisation, des charges levées, de l’environnement, de l’entretien et des résultats des contrôles. Tout défaut pouvant affecter la sécurité doit entraîner la mise hors service du matériel jusqu’à son examen.

Peut-on réparer un palonnier endommagé ?

Une réparation ne doit pas être réalisée sans l’accord du fabricant ou sans une procédure validée par une personne compétente. Une soudure, un perçage ou une modification non autorisée peut altérer la résistance du palonnier et rendre son utilisation dangereuse.

Peut-on fabriquer un palonnier sur mesure ?

Oui. Un palonnier sur mesure peut être conçu en fonction de la CMU, de la portée, de la géométrie de la charge, du nombre de points d’accrochage et des contraintes de l’environnement de travail. Il doit être accompagné de sa documentation, de son identification et des instructions nécessaires à son utilisation.

Dans quels secteurs utilise-t-on des palonniers de levage ?

Les palonniers sont utilisés dans le BTP, l’industrie, la métallurgie, la maintenance, la préfabrication béton, la logistique, l’énergie, les activités portuaires, l’aéronautique et le levage de machines ou de structures de grande longueur.
