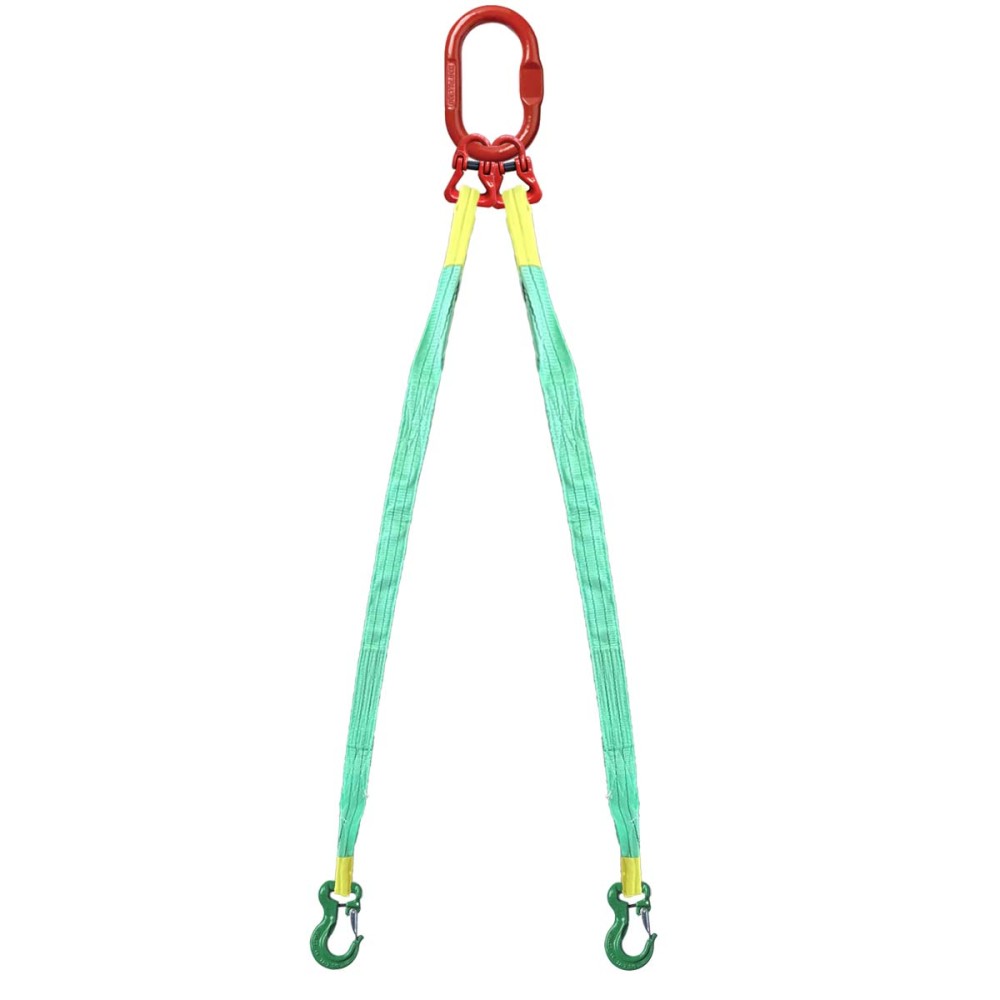

Sangle de levage 2 Brins 2,8 Tonnes
Sangle de levage 2 Brins avec crochet à linguet | CMU 2 800 Kg
- Norme CE: EN 1492-2 + A1 | coefficient sécurité 4
- Livré avec certificat de conformité | plaque d'identification
- Maille de tête G80 WLL 3150 Kg

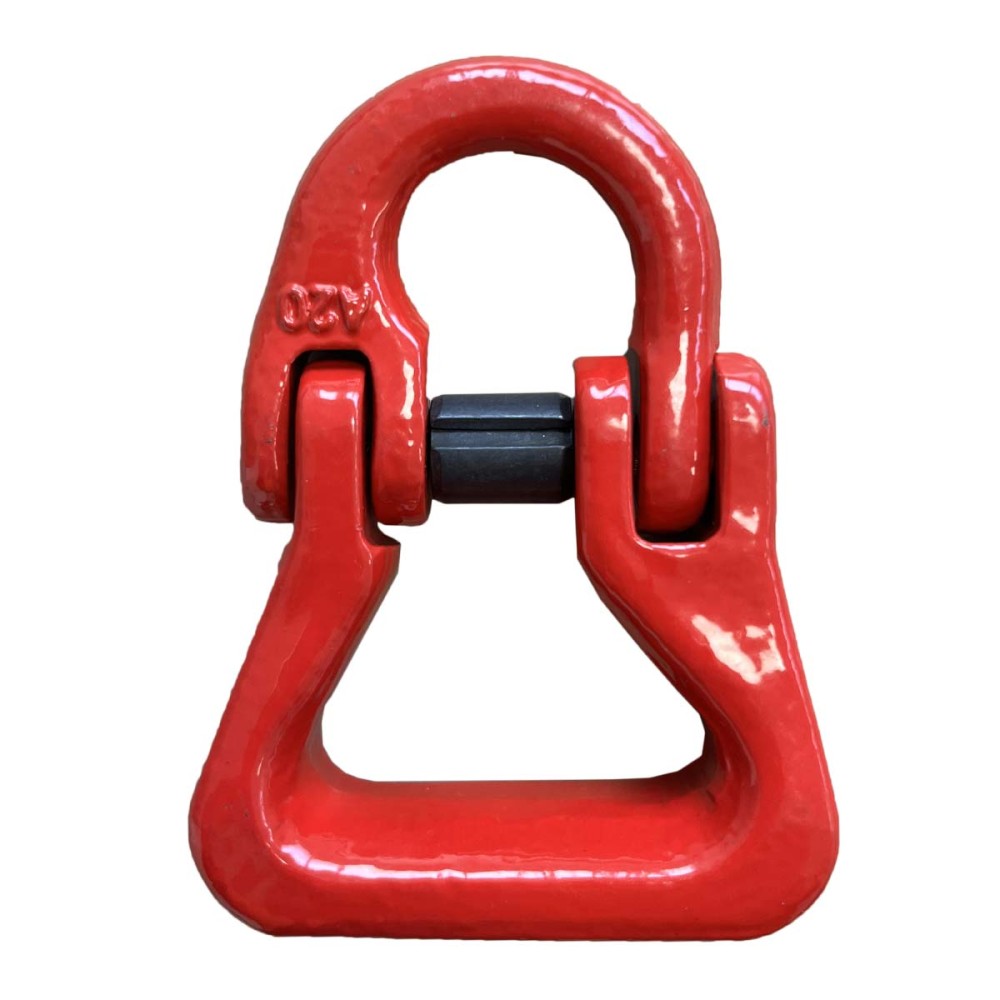

- Maillon de raccordement pour sangle ou estrope
- Longueur sangle disponible 1m, 1.5m, 2m, 3m et 4m
- Crochet (joker) pour estrope avec maintien de la sangle par goupillage
- Equipement soumis à VGP annuelle
- Nous consulter pour une protection avec fourreau PVC
Paiement sécurisé 3d secure
Stripe
Livraison 24-48H si en stock
Selon choix du transporteur
Service client - Sav
04 77 29 21 82
Tableau des CMU des élingues textiles
Conforme à la norme EN 1492-1 / EN 1492-2
| Couleur | CMU 1 brin | CMU 2 brins bêta 0° - 45° |
CMU 2 brins bêta 45° - 60° |
CMU 4 brins bêta 0° - 45° |
CMU 4 brins bêta 45° - 60° |
|---|---|---|---|---|---|
| Violet | 1 T | 1,4 T | 1T | 2,1 T | 1,5 T |
| Vert | 2 T | 2,8 T | 2 T | 4,2 T | 3T |
| Jaune | 3 T | 4,2 T | 3T | 6,3 T | 4T5 |
| Gris | 4 T | 5,6 T | 4T | 8,4 T | 6T |
| Rouge | 5 T | 7 T | 5T | 10 T | 7T5 |

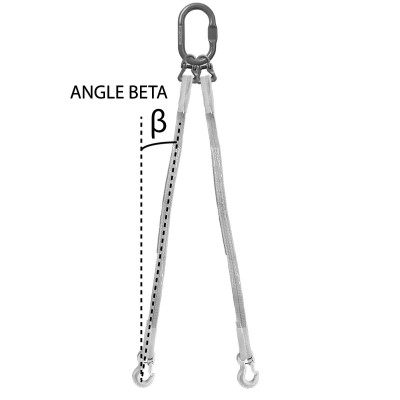

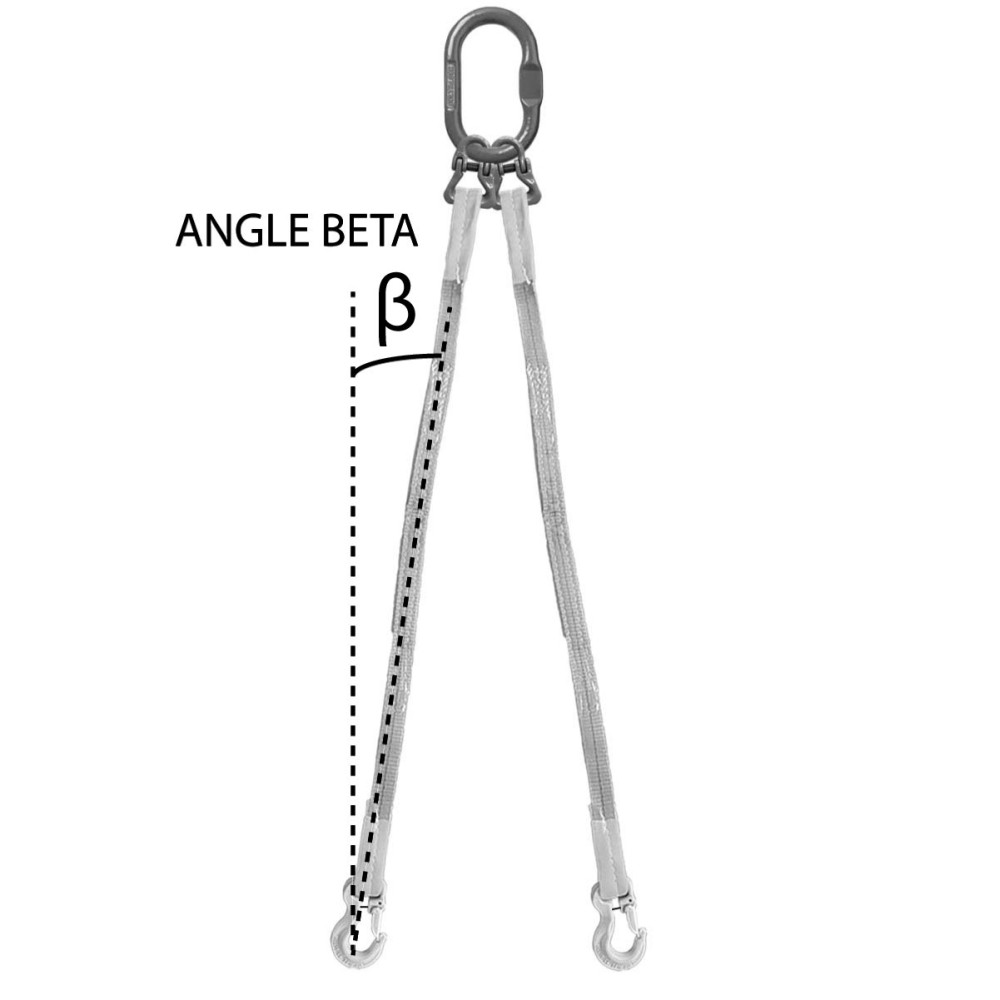

Angle d'utilisation bêta : 0° à 45° maximum. C'est un angle qui est formé entre la droite verticale et la sangle
CMU maximale : 10 tonnes

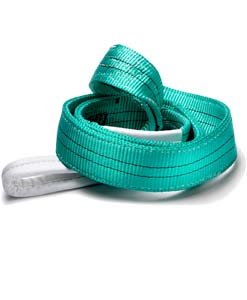

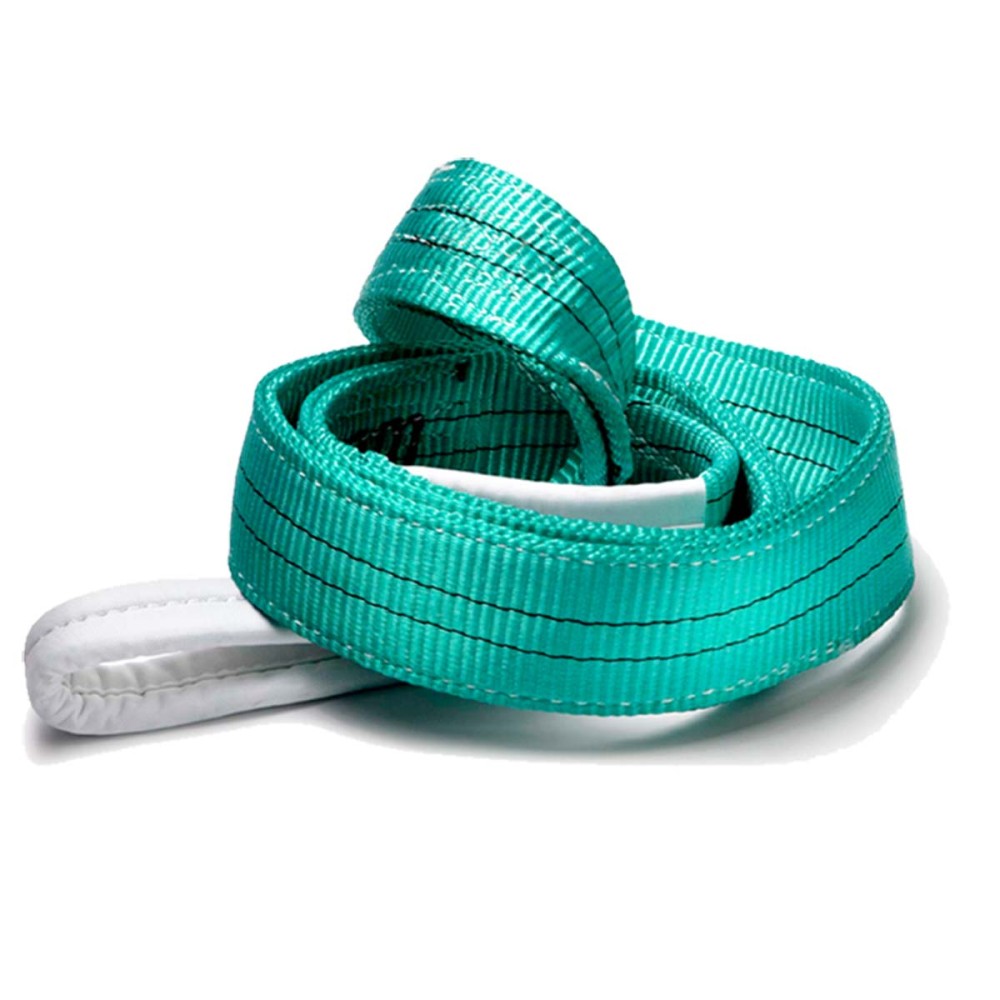

Caractéristiques de la sangle
| Couleur | CMU* (kg) | Largeur sangle textile (mm) |
|---|---|---|
| 1000 | 30 | |
| 2000 | 60 | |
| 3000 | 90 | |
| 4000 | 120 | |
| 5000 | 150 |

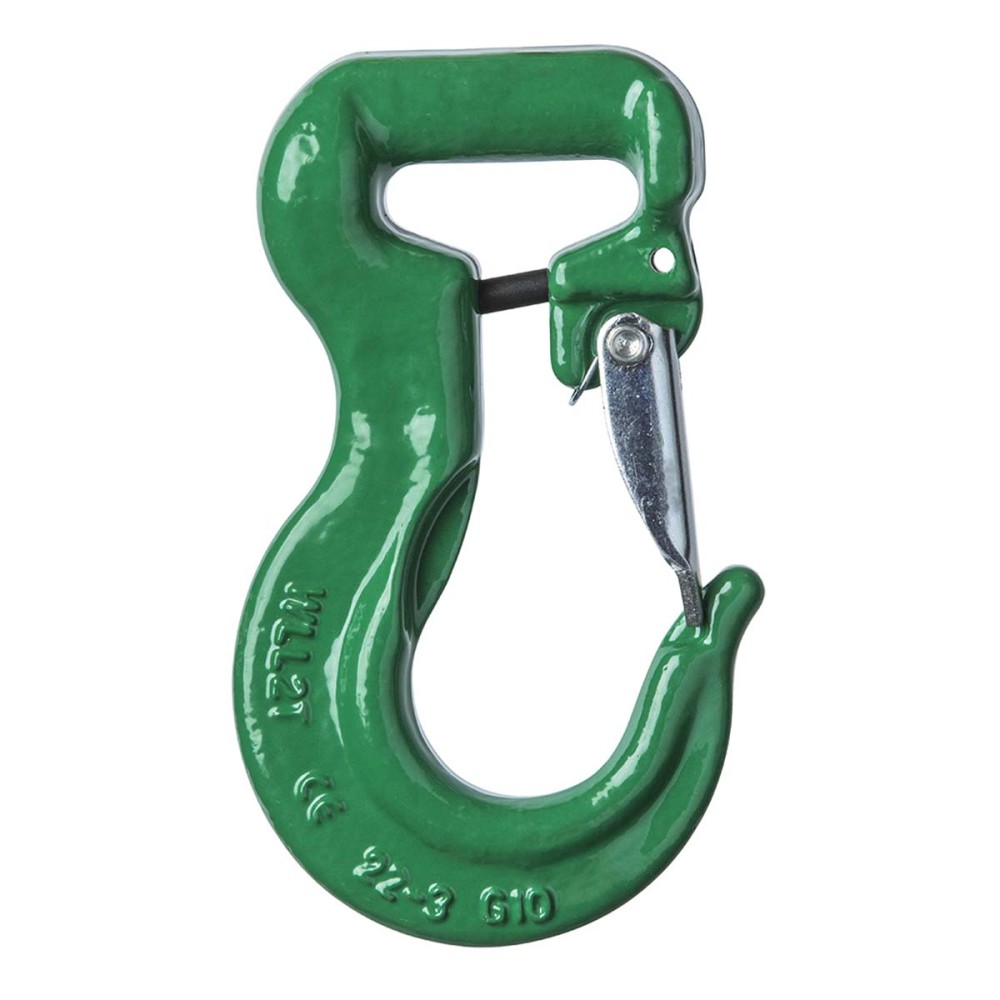

Caractéristiques du crochet
Crochet forgé en acier grade 100
| CMU (T) | Poids | A | B | C | D | E |
|---|---|---|---|---|---|---|
| 1 | 0.5 | 57 | 35 | 117 | 84 | 24 |
| 2 | 0.9 | 72 | 40 | 143 | 102 | 28 |
| 3 | 1.5 | 87 | 47 | 169 | 120 | 30 |
| 5 | 3.4 | 131 | 73 | 224 | 155 | 43 |

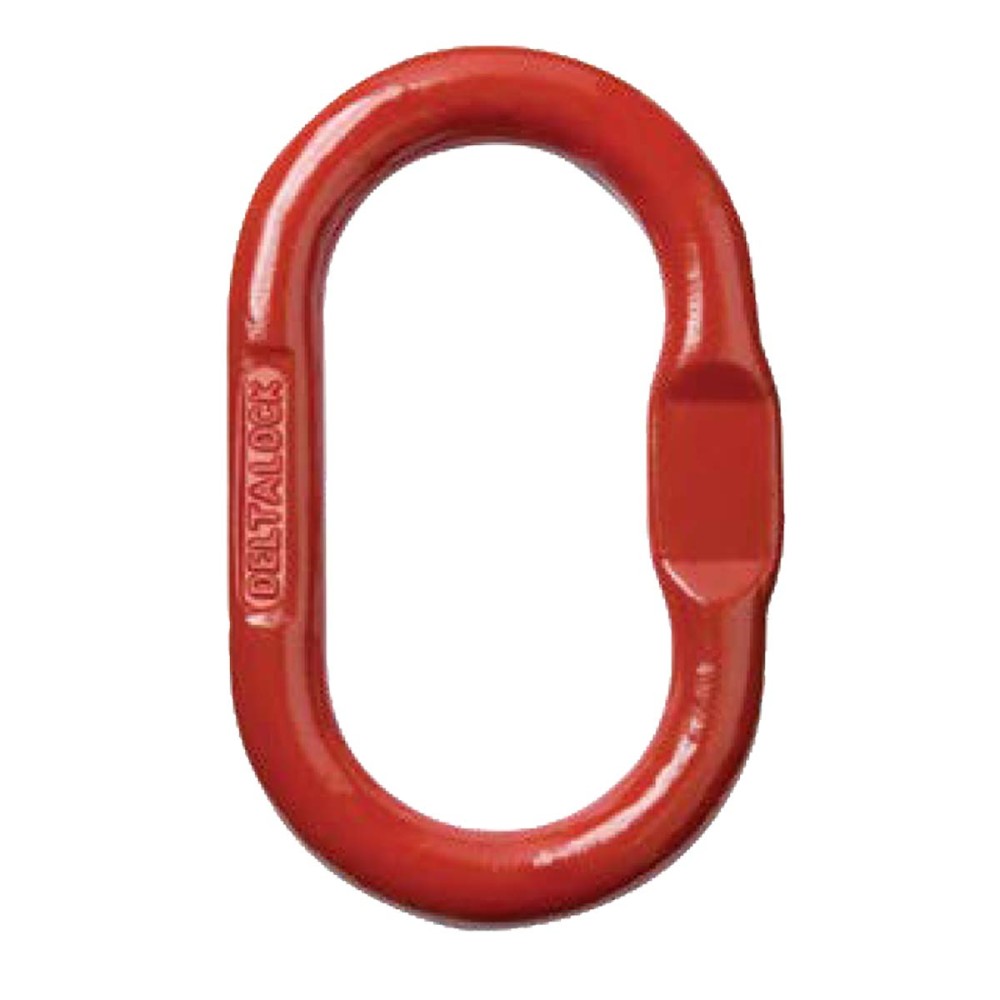

Caractéristiques de la maille de tête
Dans le tableau suivant, la CMU donnée correspond à un levage vertical avec un seul brin sur l'anneau.
Maille en acier grade 80
| CMU (kg) | Poids (kg) | A | B | C |
|---|---|---|---|---|
| 1 600 | 0.4 | 110 | 60 | 13 |
| 2 120 | 0.8 | 135 | 75 | 18 |
| 3 150 | 1.5 | 160 | 90 | 22 |
| 5 300 | 2.3 | 180 | 100 | 26 |
| 8 000 | 4 | 200 | 110 | 32 |
Caractéristiques
- Type élingue
- Textile
- Nombre de brin
- 2 brins
- Type sangle
- Plate 2 boucles
Sangle de levage 2 Brins avec crochet à linguet | CMU 2 800 Kg
- Norme CE: EN 1492-2 + A1 | coefficient sécurité 4
- Livré avec certificat de conformité | plaque d'identification
- Maille de tête G80 WLL 3150 Kg
- Maillon de raccordement pour sangle ou estrope
- Longueur sangle disponible 1m, 1.5m, 2m, 3m et 4m
- Crochet (joker) pour estrope avec maintien de la sangle par goupillage
- Equipement soumis à VGP annuelle
- Nous consulter pour une protection avec fourreau PVC
