⚠️ La capacité d’un treuil manuel à tambour diminue lorsque le câble s’enroule sur plusieurs couches autour du tambour. La capacité maximale est obtenue sur la première couche de câble.
| Modèle | Capacité max de traction première couche (kg) |
Capacité max de traction dernière couche (kg) |
Capacité max levage première couche (kg) |
Capacité max levage dernière couche (kg) |
Rapport d’engrenage | Câble recommandé | Poids (kg) |
|---|---|---|---|---|---|---|---|
| DS.0.BHW.1200 | 550 | 240 | 280 | 120 | 4:1 | 20 mètres x Ø5 mm | 3,3 |
| DS.0.BHW.1800 | 820 | 360 | 410 | 180 | 5:1 | 20 mètres x Ø7 mm | 8 |
| DS.0.BHW.2600 | 1 180 | 640 | 590 | 320 | 9:1 | 13 mètres x Ø8 mm | 11,5 |
| Modèle | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| DS.0.BHW.1200 | 138 | 88 | 156 | 48 | 208 | 110 | 46 | 57 |
| DS.0.BHW.1800 | 193 | 107 | 203 | 60 | 319 | 110 | 53 | 60 |
| DS.0.BHW.2600 | 240 | 127 | 216 | 75 | 319 | 110 | 54 | 63 |

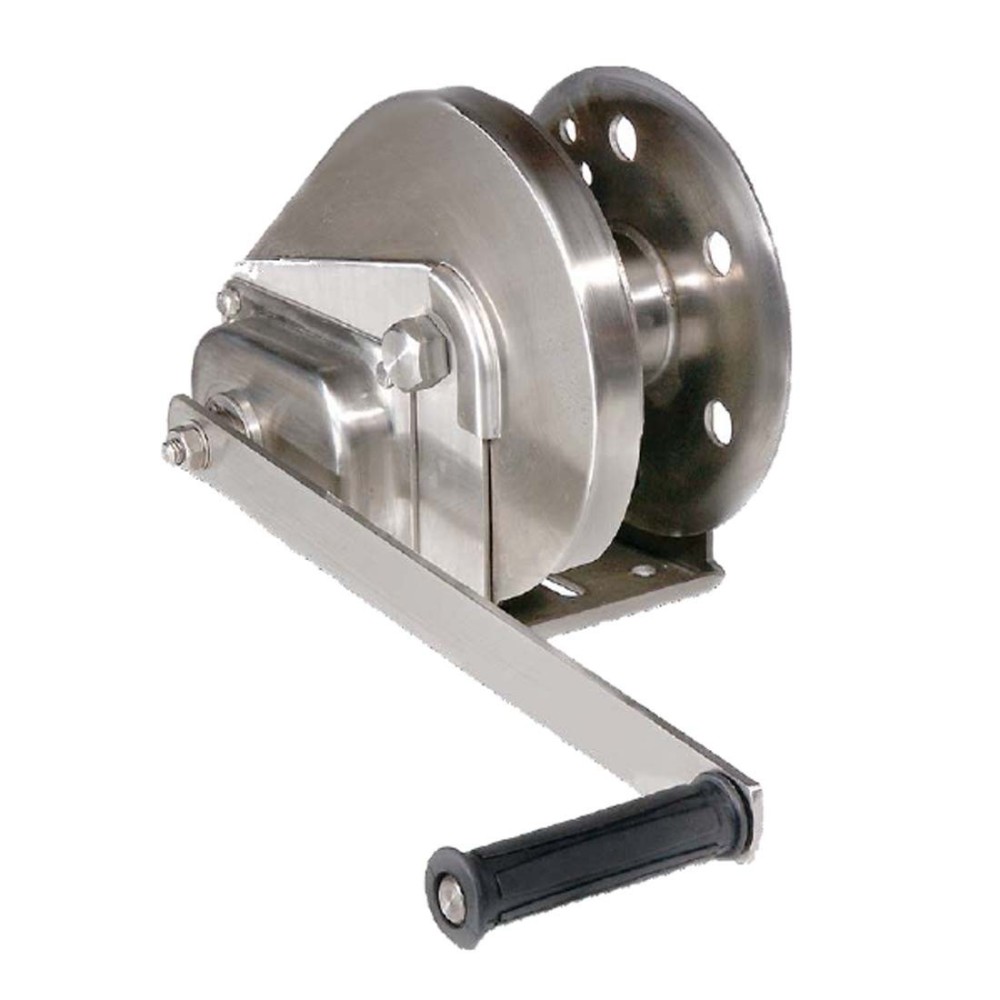

Un treuil manuel à tambour développe une capacité plus importante en traction horizontale qu’en levage vertical. Lors d’un levage, la capacité utile peut être réduite de près de 50 % selon la configuration d’utilisation.
Ce type de treuil est principalement conçu pour les opérations de traction, de halage, de remorquage ou de manutention. Les valeurs indiquées dans le tableau correspondent aux capacités maximales de traction.
Pour choisir correctement votre treuil manuel, il est recommandé de toujours prendre une marge de sécurité et de se placer dans le cas d’utilisation le plus défavorable en choisissant la plus petite capacité. Par exemple, si vous devez tracter une charge de 300 kg, il est préférable de choisir un modèle offrant une capacité supérieure, notamment lorsque le câble est enroulé sur plusieurs couches.
La capacité d’un treuil à câble dépend du nombre de couches enroulées sur le tambour. Plus le câble s’accumule, plus le diamètre d’enroulement augmente, ce qui réduit la force disponible.
La première couche correspond donc à la capacité maximale du treuil. La dernière couche correspond à une capacité réduite, lorsque le tambour est davantage rempli.

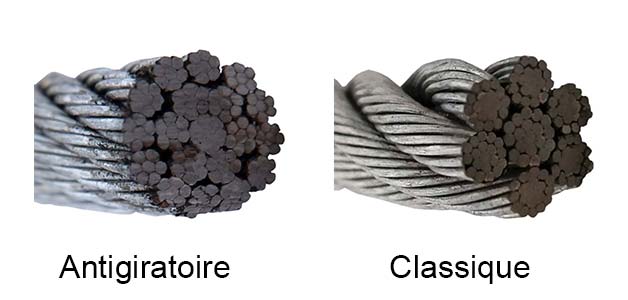

Pour ce treuil manuel, il est recommandé d’utiliser un câble acier antigiratoire . Sa construction spécifique limite fortement les phénomènes de vrillage et de rotation sous charge.
Le câble recommandé est un antigiratoire de type 19x7, c’est-à-dire 19 torons composés de 7 fils chacun. Ce type de câble est adapté aux applications nécessitant une bonne stabilité lors de l’enroulement et de la traction.
Le câble peut être équipé d’une boucle sertie avec cosse cœur afin de recevoir un crochet à œil ou tout autre accessoire adapté à votre application (manille). Si vous choisissez un boucle en utilisant des serres câble à étrier, il faut savoir qu'il est interdit de faire du levage dans ce type de montage, uniquement de la traction.
Il est également possible d'installer un câble en acier galvanisé classique avec une finition 7x19. Cela fonctionnera, car les diamètres sont petits. Mais il faut bien garder à l'esprit que le câble antigiratoire standard sera plus pratique, car il est conçu pour être enroulé.
Pour ce produit en Do It Yourself, il vous suffit de fixer votre câble sur le tambour intérieur. Un serre câble est présent sur celui ci et prévu pour recevoir votre câble.
Le treuil manuel à tambour peut être utilisé pour différentes opérations de traction ou de manutention : mise en place de charges, halage, tension, remorquage léger, utilisation en atelier, sur chantier ou pour des applications de maintenance industrielle.
Ce treuil manuel galvanisé peut être utilisé dans de nombreuses applications de traction et manutention :
