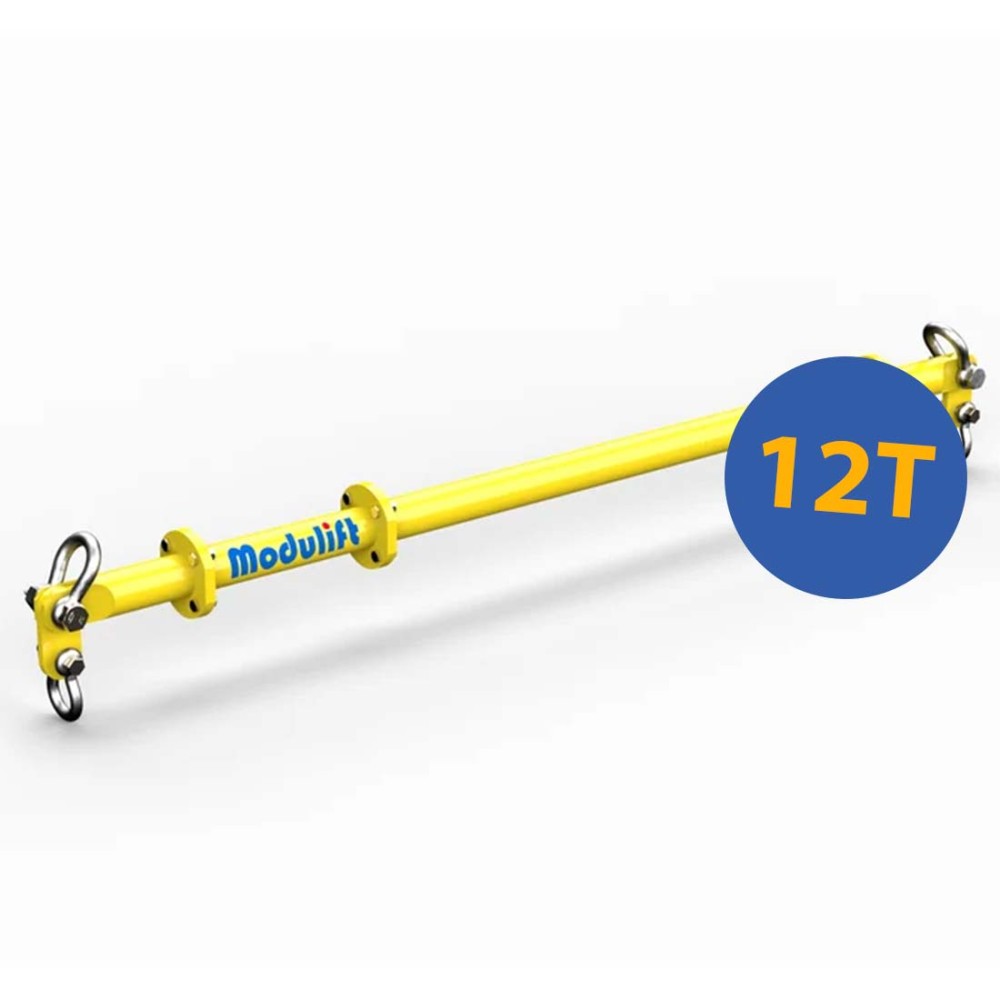

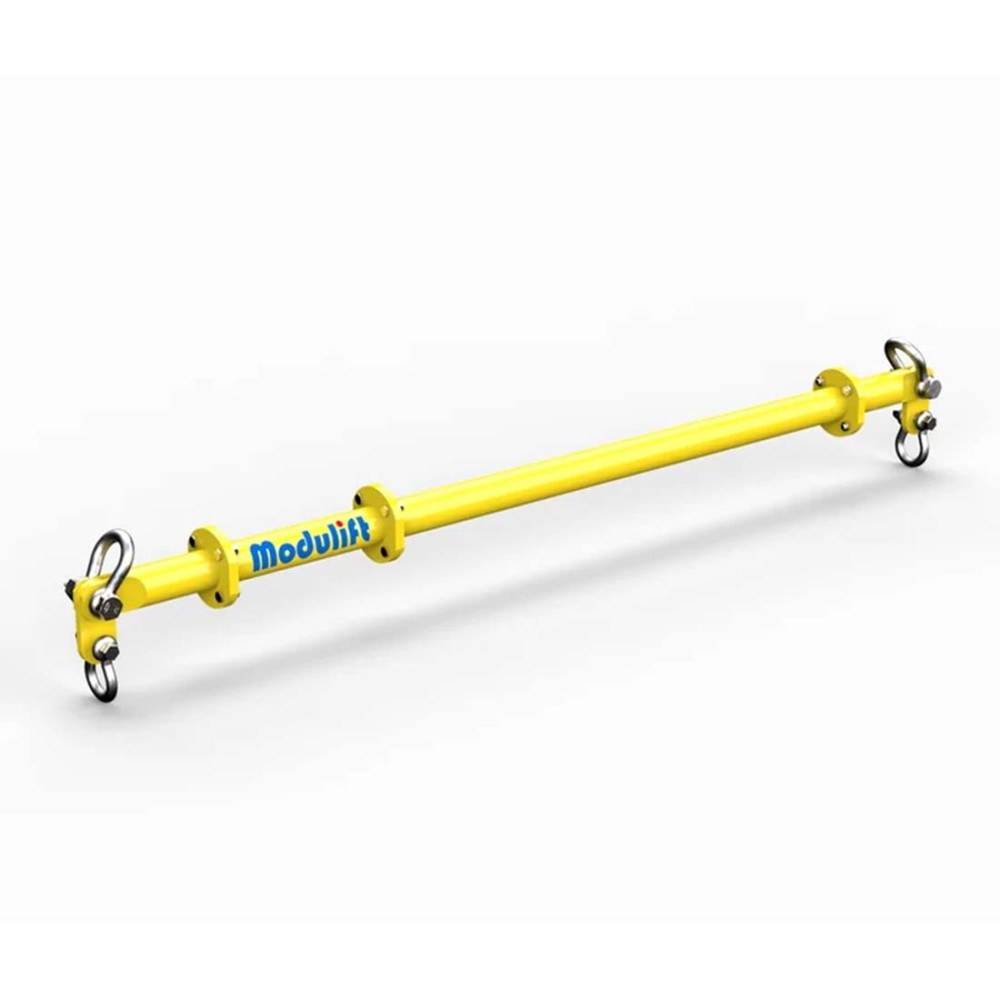

Palonnier de levage Mod 12

Palonnier écarteur modulable

Charge maximale d'utilisation (CMU) : 12 Tonnes
Portée maximum de 6,5 mètres sur demande
Norme EN 13155
La portée et la CMU correspondent à un angle Alpha de 45° mini (cas le plus défavorable)
Plus cet angle est grand, plus La CMU sera optimale en fonction de la portée choisie
Voir tableau ci dessous
Conforme à la directive machines 2006/42/CE
La longueur mini de l'élingue supérieur ≥ à la portée du palonnier

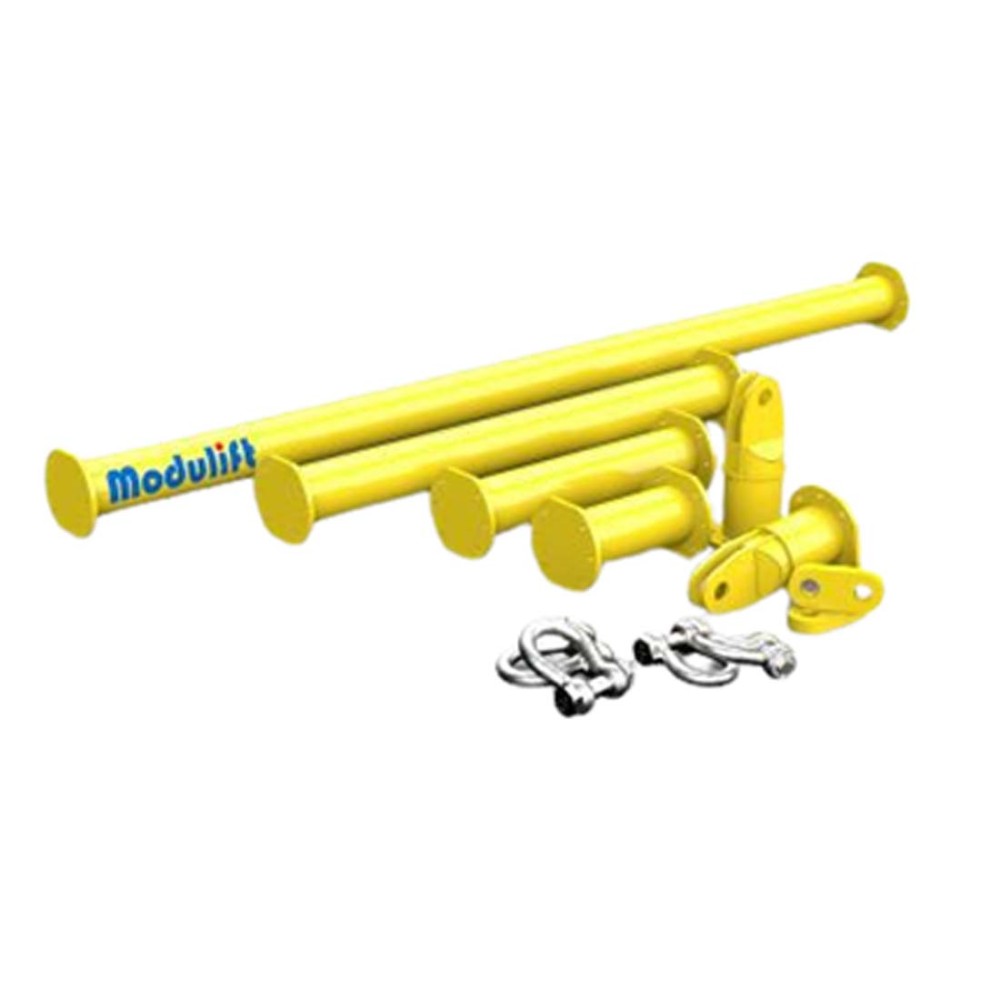

Vendu avec 2 manille Lyre 6.5T et 2 manilles 8.5T
Fabricant Modulift By Pewag
Palonnier et livraison sur devis
Délai 4 semaines

SUR DEMANDE DE DEVIS UNIQUEMENT

Portée (m) - Cmu (T), Alpha 45° : 1 m - 12T

Montant minimum de commande de 20,00 € HT hors frais port.

Paiement sécurisé 3d secure

Stripe

Livraison 24-48H si en stock

Selon choix du transporteur

Service client - Sav

04 77 29 21 82

Caractéristiques des Modulift Mod 12

Pour des contraintes mécaniques optimales, toujours avoir l'angle Alpha-α le plus ouvert possible. Il faut que la longueur de l'élingue, dans l'idéal, soit 1,2 fois la longueur de la portée du palonnier pour avoir un angle le plus ouvert.

portée (Mètre)	Cmu (T) avec α 45°	Cmu (T) avec α 60°	Cmu (T) avec α 70°	Longueur élingue supérieure (m) α min de 45°	Longueur élingue supérieure (m) α min de 60°	Longueur élingue supérieure (m) α min de 70°
0,50	12	12	12	0,3	0,4	0,7
0,75	12	12	12	0,5	0,7	1,0
1,00	12	12	12	0,6	0,9	1,4
1,25	12	12	12	0,8	1,2	1,8
1,50	12	12	12	1	1,4	2,1
1,75	12	12	12	1,2	1,7	2,5
2,00	12	12	12	1,4	1,9	2,9
2,25	12	12	12	1,5	2,2	3,2
2,50	12	12	12	1,7	2,4	3,6
2,75	12	12	12	1,9	2,7	4,0
3,00	12	12	12	2,1	2,9	4,3
3,25	12	12	12	2,2	3,2	4,7
3,50	12	12	12	2,4	3,4	5,1
3,75	10	12	12	2,6	3,7	5,4
4,00	9	12	12	2,8	3,9	5,8
4,25	8	12	12	2,9	4,2	6,2
4,50	7	12	12	3,1	4,4	6,5
4,75	6	12	12	3,3	4,7	6,9
5,00	5	11	12	3,5	4,9	7,3
5,25	4	10	12	3,7	5,2	7,6
5,50	4	9	12	3,8	5,4	8,0
5,75	4	8	12	4	5,7	8,3
6,00	4	7	12	4,2	5,9	8,7
6,25	4	7	11	4,4	6,2	9,1
6,50	3	6	10	4,5	6,4	9,4

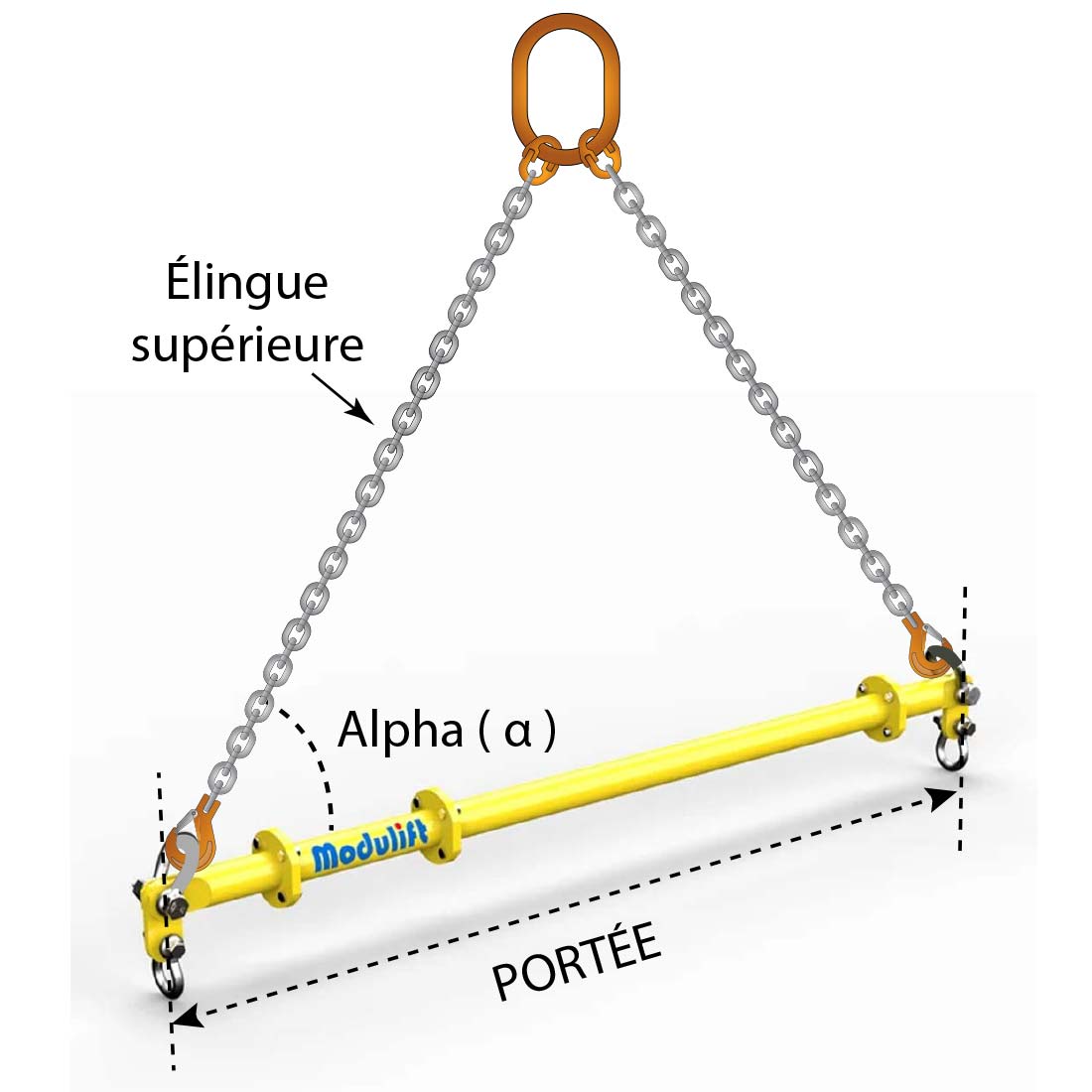

Comment choisir son élingue de palonnier écarteur

Les élingues inférieures

Les élingues inférieures, celles qui lèvent « droit », devront avoir une CMU divisée par deux par rapport à la CMU maximale de 12 T. Par exemple, si vous optez pour le palonnier de levage Mod12 avec une portée de 5 mètres, vous devez prendre deux chaînes de levage de 6 tonnes.

Vous pouvez choisir une chaîne de levage en Grade 80 avec un diamètre de chaîne de 16 mm (115 € HT avec crochet auto), mais pour plus de confort le Grade 100 est également intéressant car la chaîne sera de diamètre 13 mm (114,85 € HT avec crochet auto) et donc plus légère à manipuler par les professionnels.

L'élingue supérieure

Pour la chaîne de levage supérieure, nous conseillons de la prendre d’une longueur égale à celle du palonnier écarteur.

Mais, pour profiter pleinement de la CMU maximale de votre équipement et obtenir un angle α de 70°, multipliez par 1,4 la portée du Modulift pour obtenir la longueur de votre élingue chaîne 2 brins.

Si vous choisissez une portée de 4 mètre, votre élingue 2 brins aura une longueur de 5,8 mètre. Voici un produit correspondant en grande 80. Une élingue chaine 2 brins avec crochet de sécurité.
