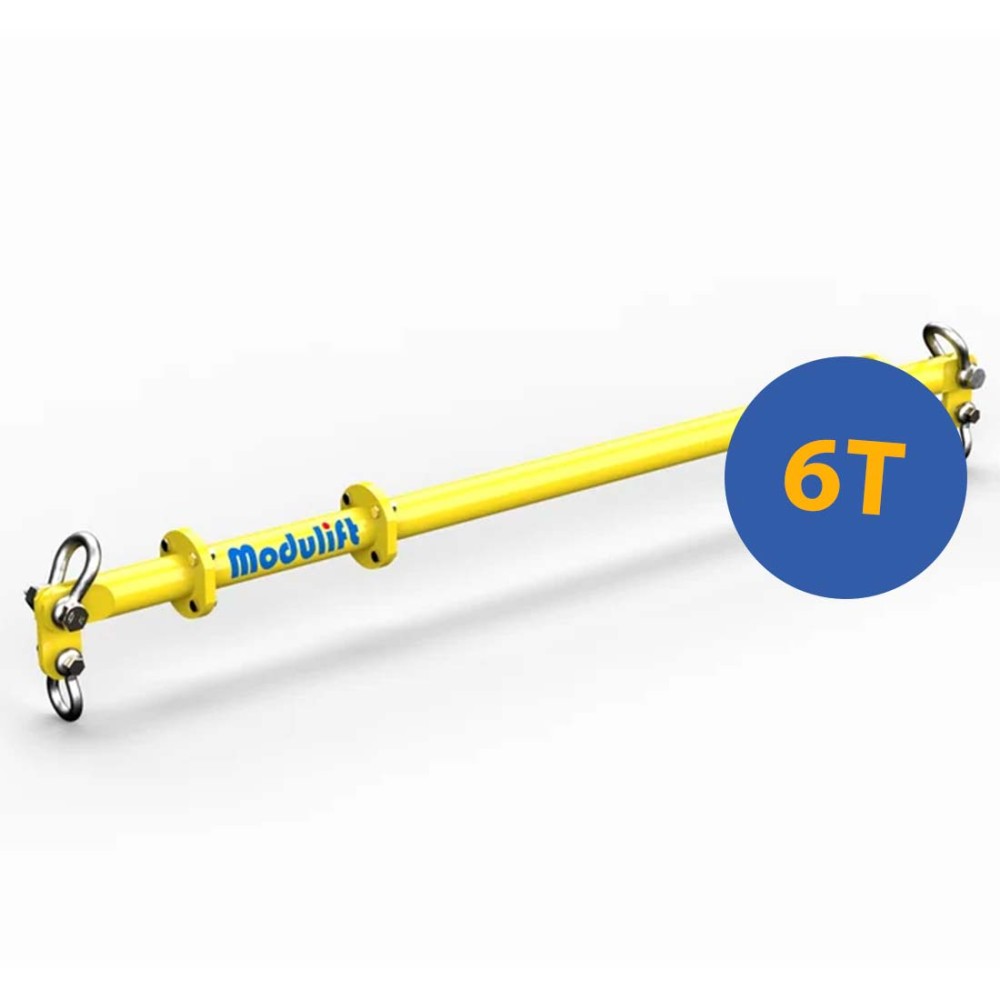

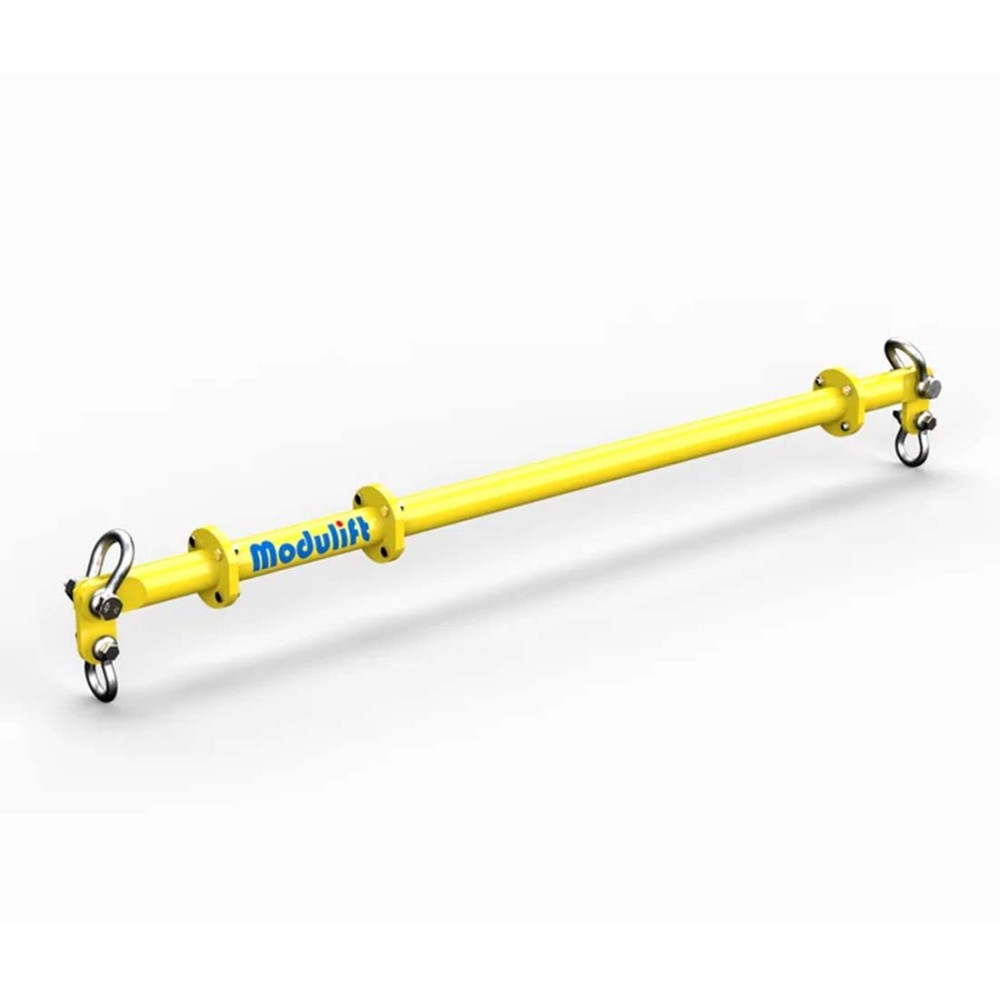

Palonnier de levage Modulift Mod 6

Charge maximale d'utilisation : 6 Tonnes

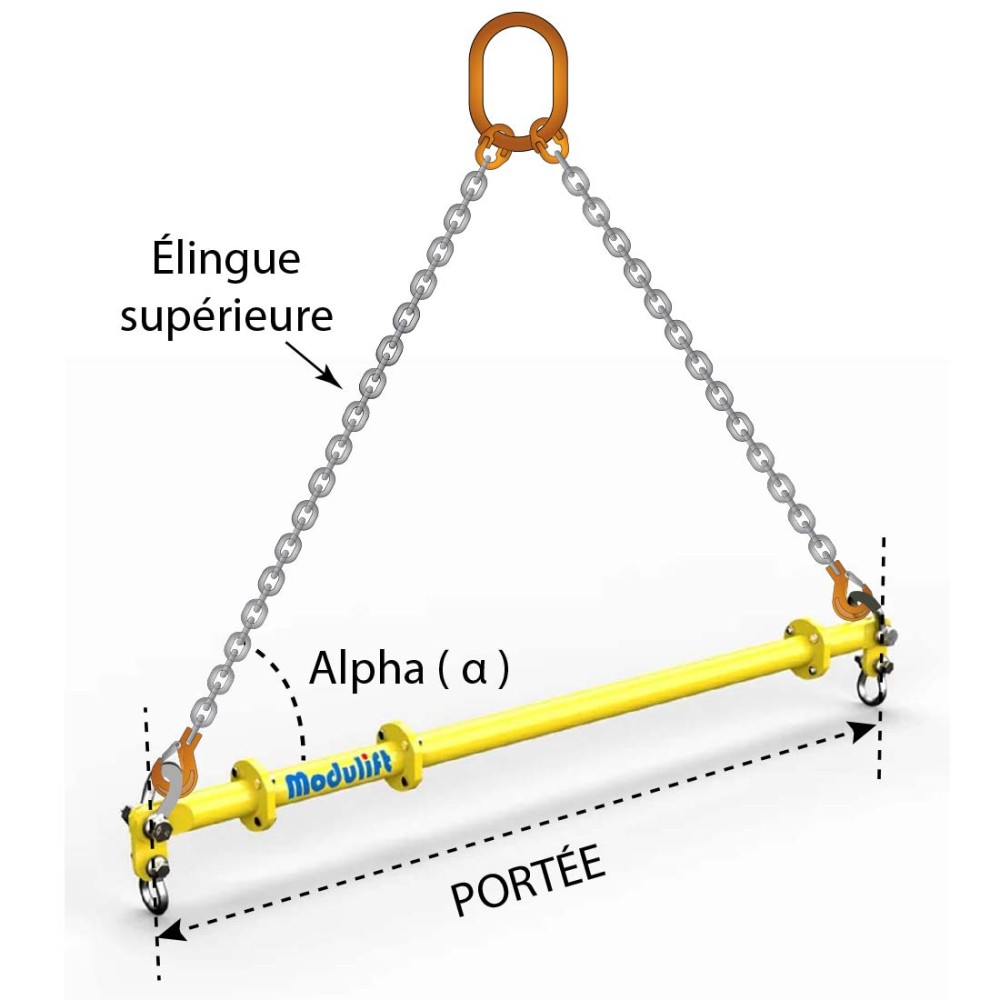

La CMU correspond à un angle Alpha de 45° mini (cas le plus défavorable)
Plus cet angle est grand, plus La CMU le sera optimale en fonction de la portée choisie
Voir tableau ci dessous
Conforme à la directive machines 2006/42/CE
La longueur mini de l'élingue supérieur ≥ à la portée du palonnier
Vendu avec 2 manille Lyre 4.75T et 2 manilles 3.75T
Palonnier et livraison sur devis

SUR DEMANDE DE DEVIS UNIQUEMENT

Portée (m) - Cmu (T) : 1,5 m - 6T

Montant minimum de commande de 20,00 € HT hors frais port.

Paiement sécurisé 3d secure

Stripe

Livraison 24-48H si en stock

Selon choix du transporteur

Service client - Sav

04 77 29 21 82

Caractéristiques des Modulift Mod 6

portée (Mètre)	Cmu (T) avec α 45°	Cmu (T) avec α 60°	Cmu (T) avec α 70°	Longueur élingue supérieure (m) α min de 45°	Longueur élingue supérieure (m) α min de 60°	Longueur élingue supérieure (m) α min de 70°
0.4	6	6	6	0.2	0.4	0.5
0.6	6	6	6	0.4	0.6	0.8
0.6	6	6	6	0.5	0.8	1.1
1	6	6	6	0.7	1	1.4
1.2	6	6	6	0.8	1.2	1.7
1.4	6	6	6	1	1.4	2
1.6	6	6	6	1.1	1.6	2.3
1.8	6	6	6	1.2	1.8	2.6
2	6	6	6	1.4	2	2.9
2.2	6	6	6	1.5	2.2	3.2
2.4	6	6	6	1.7	2.4	3.5
2.6	6	6	6	1.8	2.6	3.8
2.8	6	6	6	1.9	2.8	4.1
3	5	6	6	2.1	3	4.3
3.2	4	6	6	2.2	3.2	4.6
3.4	4	6	6	2.4	3.4	4.9
3.6	3	6	6	2.5	3.6	5.2
3.8	3	5	6	2.7	3.8	5.5
4	3	5	6	2.8	4	5.8
4.2	2	4	6	2.9	4.2	6.1
4.4	2	4	6	3.1	4.4	6.4
4.5	2	4	6	3.1	4.5	6.5

Consignes d'utilisation pour le levage

La gamme « Mod 6, 12 ... » de Modulift est conçue pour répondre aux défis de levage les plus exigeants dans les secteurs de l’éolien, de l’infrastructure, de l’offshore et de la construction. Ces poutres répartissent les charges sur plusieurs points d’ancrage pour améliorer la stabilité, limiter les contraintes sur la structure levée et optimiser la sécurité des opérations.

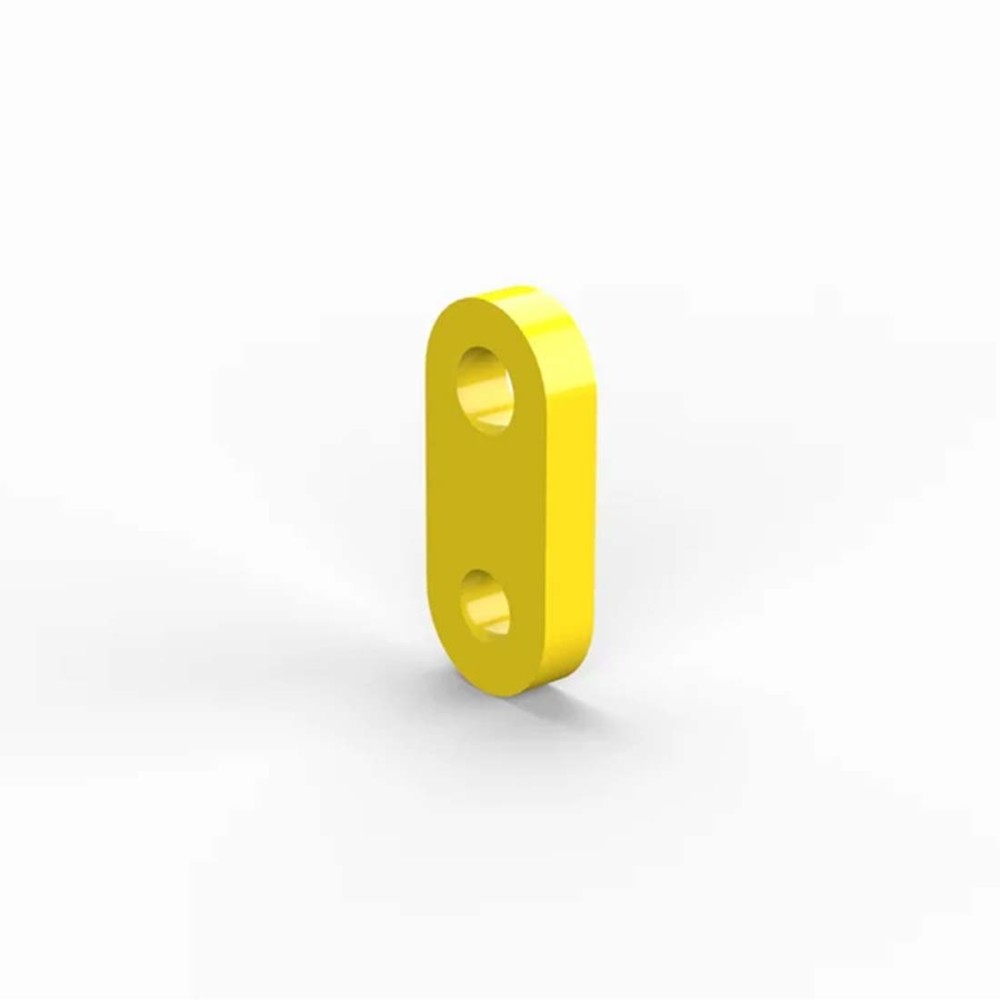

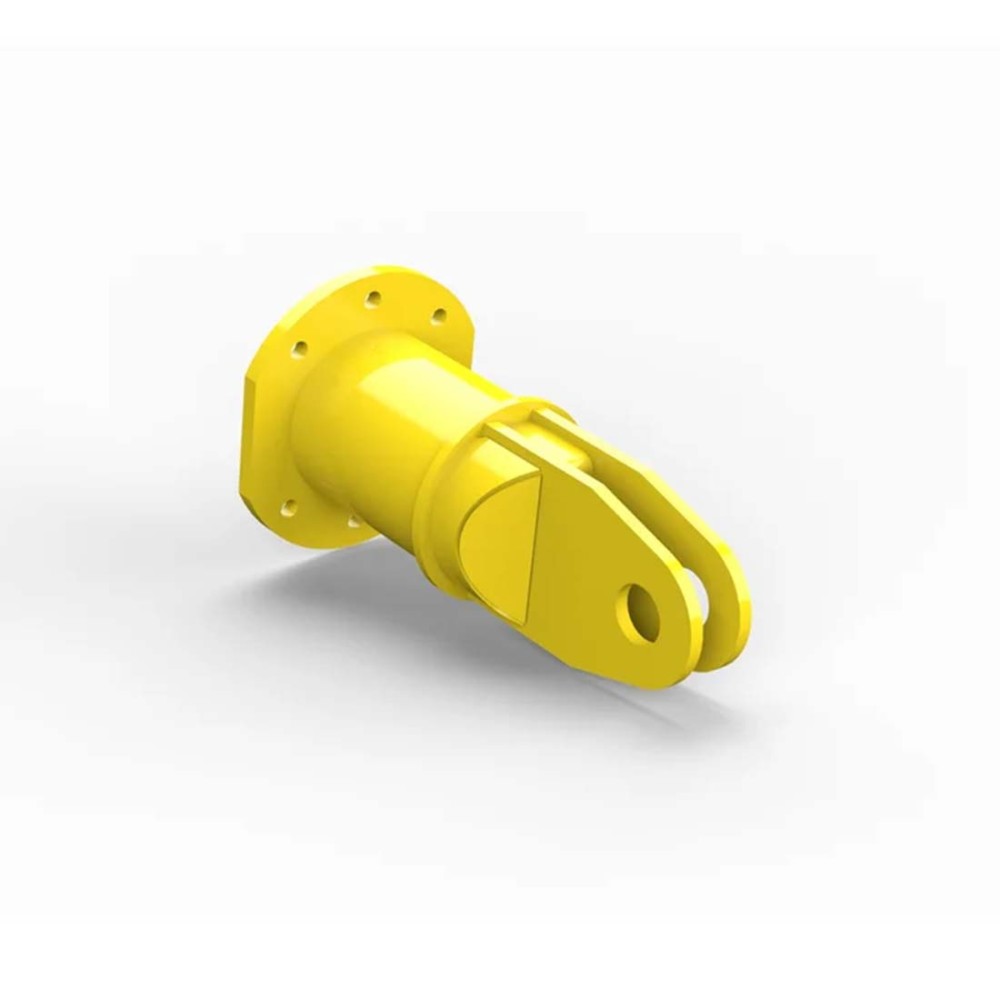

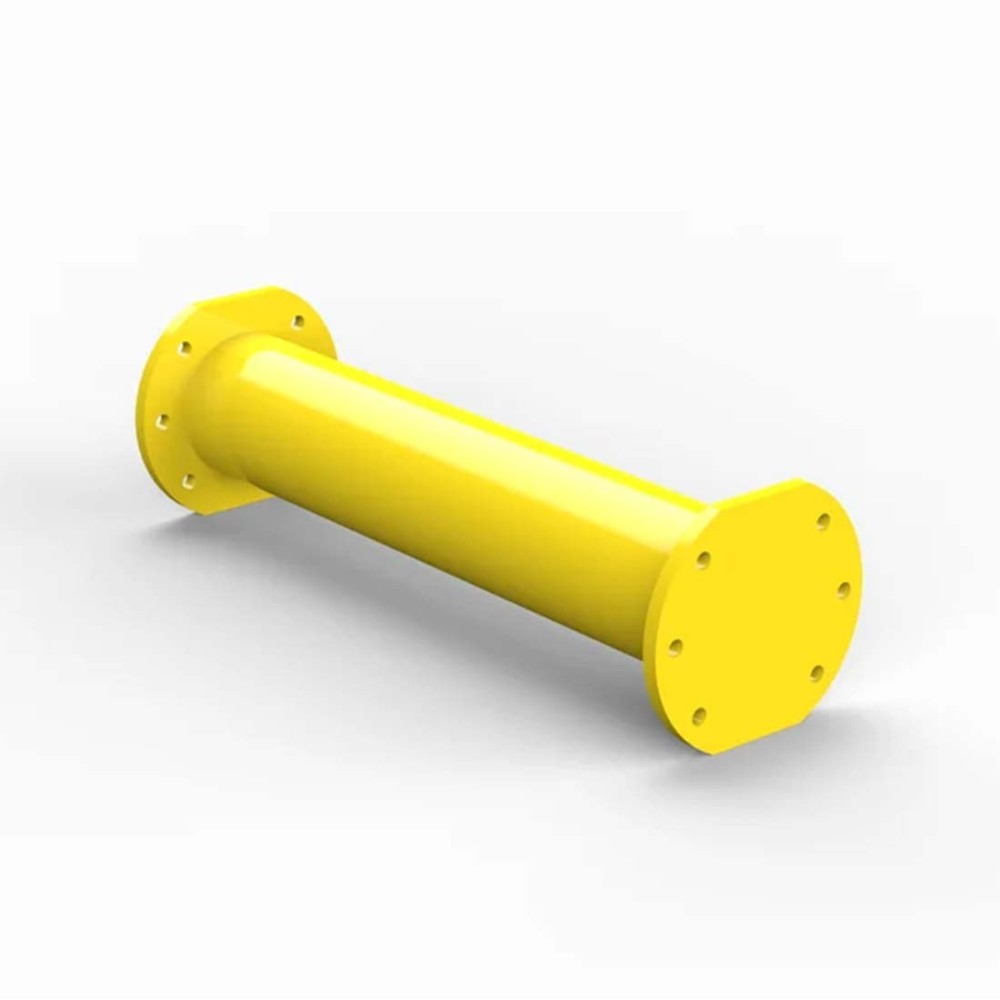

Grâce à leur conception modulaire, elles permettent d’assembler différents modules (entretoises, unités d’extrémité, drop-links) pour ajuster la portée ou la capacité en fonction du besoin, offrant une grande flexibilité pour des portées et des capacités variables jusqu’à 3000 tonnes.

Fabriquées selon des normes ISO9001, BSEN et DNV, ces poutres sont conçues par modélisation 3D et analyse par éléments finis (FEA) pour garantir leur robustesse.

Téléchargement

Palonnier de levage Mod6

Fiche technique

portée (Mètre)	Cmu (T) avec α 45°	Cmu (T) avec α 60°	Cmu (T) avec α 70°	Longueur élingue supérieure (m) α min de 45°	Longueur élingue supérieure (m) α min de 60°	Longueur élingue supérieure (m) α min de 70°
0.4	6	6	6	0.2	0.4	0.5
0.6	6	6	6	0.4	0.6	0.8
0.6	6	6	6	0.5	0.8	1.1
1	6	6	6	0.7	1	1.4
1.2	6	6	6	0.8	1.2	1.7
1.4	6	6	6	1	1.4	2
1.6	6	6	6	1.1	1.6	2.3
1.8	6	6	6	1.2	1.8	2.6
2	6	6	6	1.4	2	2.9
2.2	6	6	6	1.5	2.2	3.2
2.4	6	6	6	1.7	2.4	3.5
2.6	6	6	6	1.8	2.6	3.8
2.8	6	6	6	1.9	2.8	4.1
3	5	6	6	2.1	3	4.3
3.2	4	6	6	2.2	3.2	4.6
3.4	4	6	6	2.4	3.4	4.9
3.6	3	6	6	2.5	3.6	5.2
3.8	3	5	6	2.7	3.8	5.5
4	3	5	6	2.8	4	5.8
4.2	2	4	6	2.9	4.2	6.1
4.4	2	4	6	3.1	4.4	6.4
4.5	2	4	6	3.1	4.5	6.5
