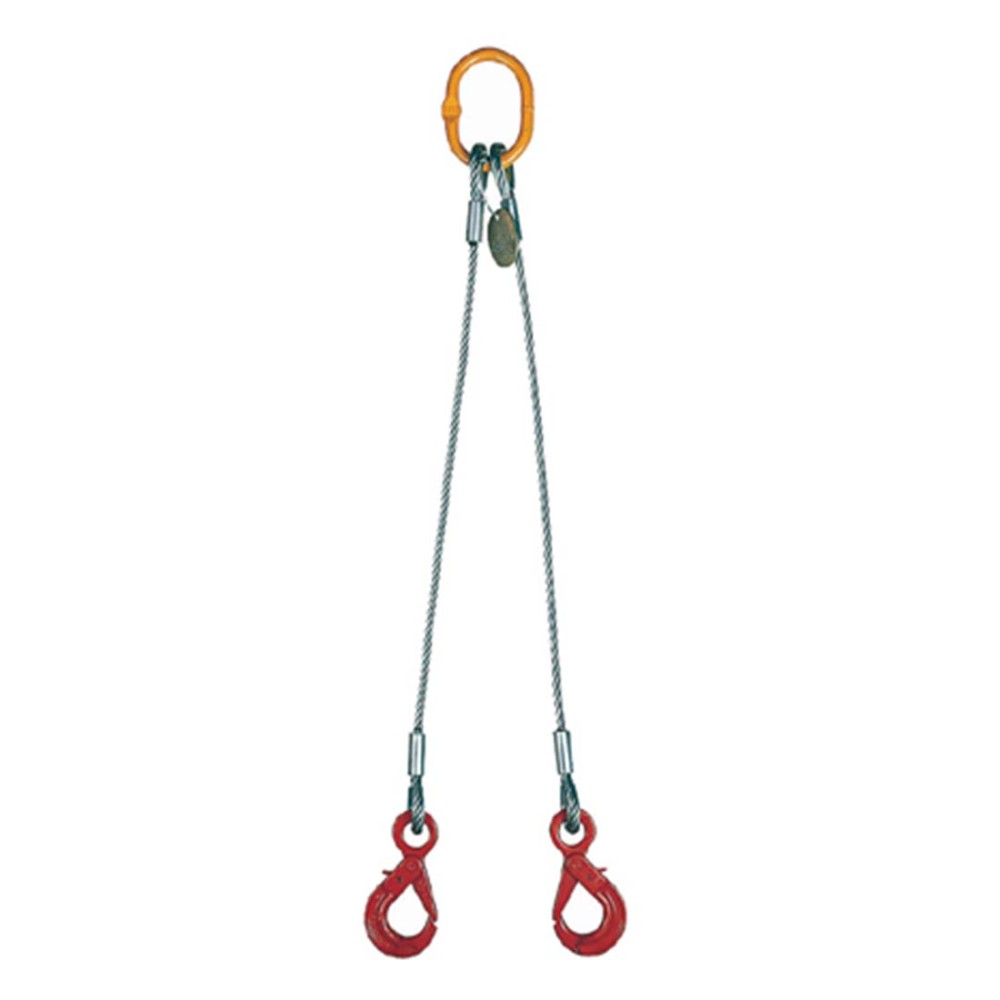

Elingue câble 2 Brins Crochet Auto

Tableau des charges des élingues câble à 1, 2, 3 et 4 brins

Source INRS : Mémento de l’élingueur

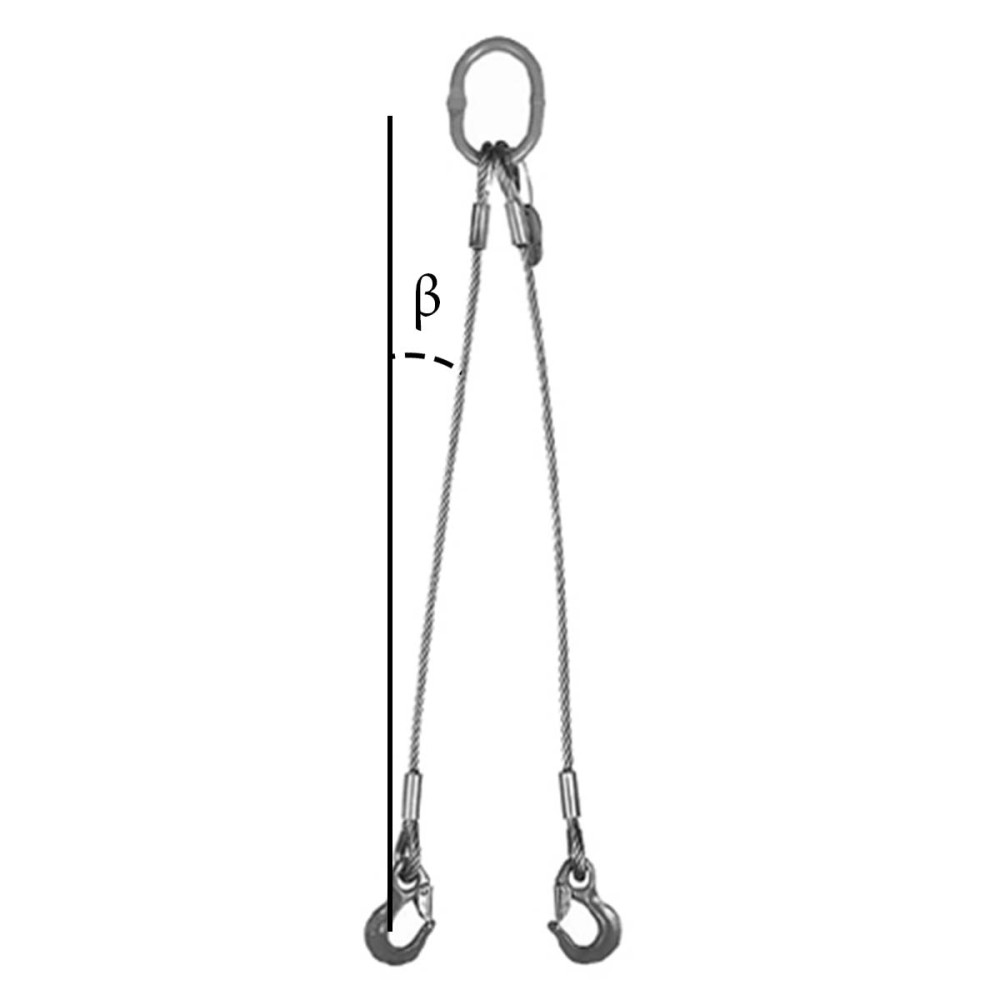

Dans le domaine du levage, l’angle β (bêta) est l’angle formé entre un brin d’élingue et la verticale. Plus l’angle β augmente, plus l’effort exercé dans chaque brin augmente. Au-delà de 60°, l’utilisation de l’élingue multibrins n’est pas autorisée.

Sur une élingue câble à 3 ou 4 brins , l’angle β à prendre en compte est celui du brin présentant l’angle le plus important par rapport à la verticale.

Quels sont les principaux défauts d’une élingue câble ?

Références : articles R.4323-23 à R.4323-24 du Code du travail, arrêté du 1er mars 2004 et norme EN 13414-1.

Câble en bon état

Usure externe

Fils cassés

Rupture de torons

Déformation en tire-bouchon

Déformation en panier

Aplatissement

Pliage

FAQ – Élingues câble conformes à la norme EN 13414-1

Qu'est-ce que la norme EN 13414-1 ?

La norme EN 13414-1 définit les exigences de sécurité applicables aux élingues en câble d'acier. Elle précise notamment les règles de conception, de fabrication, de sertissage, d'identification, d'essais et de marquage afin de garantir la sécurité des opérations de levage.

Les élingues câble sont-elles obligatoirement marquées ?

Oui. Une élingue câble conforme doit être équipée d'une plaque ou d'une bague d'identification mentionnant notamment la Charge Maximale d'Utilisation (CMU), le fabricant ou le monteur, la traçabilité ainsi que la norme applicable. Une élingue dont le marquage est illisible ou absent doit être retirée du service.

Une Vérification Générale Périodique (VGP) est-elle obligatoire ?

Oui. En France, les accessoires de levage, dont les élingues câble, doivent faire l'objet d'une vérification générale périodique au minimum tous les 12 mois afin de contrôler leur état de conservation. Cette obligation est définie par l'arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage.

Faut-il contrôler une élingue câble avant chaque utilisation ?

Oui. Avant chaque levage et c'est une obligation pour le collaborateur. L'utilisateur doit effectuer un contrôle visuel afin de détecter toute anomalie susceptible de compromettre la sécurité : fils cassés, torons rompus, déformation en panier, pliage, aplatissement, corrosion, usure importante, sertissage endommagé ou plaque d'identification absente. Il doit également vérifier si la VGP est à jour avant d'utiliser l'élingue.

Quels sont les principaux défauts imposant la mise au rebut ?

Une élingue câble doit être immédiatement retirée du service lorsqu'elle présente un défaut susceptible d'affecter sa résistance, notamment :

• rupture d'un ou plusieurs torons ;
• nombre de fils cassés supérieur aux limites admises ;
• déformation en panier (détoronnage) ;
• déformation en tire-bouchon ;
• pliage permanent ou écrasement ;
• aplatissement du câble ;
• corrosion importante ;
• sertissage détérioré ;
• plaque d'identification absente ou illisible.

Ces critères sont repris lors de l'examen de l'état de conservation prévu par la réglementation française. :contentReference[oaicite:1]{index=1}

Peut-on réparer une élingue câble sertie par manchon ?

Non. Une élingue câble sertie ne doit jamais être réparée par ressoudage, resertissage ou remplacement partiel du câble. Toute élingue présentant un défaut doit être réformée et remplacée.

Comment choisir la bonne Charge Maximale d'Utilisation (CMU) ?

La CMU doit toujours être supérieure ou égale au poids de la charge à lever. Il convient également de tenir compte du nombre de brins, de l'angle d'élingage (angle β), du centre de gravité de la charge et du mode d'élingage (droit, panier ou étranglement).

Pourquoi l'angle β est-il important ?

L'angle β est l'angle formé entre un brin d'élingue et la verticale. Plus cet angle augmente, plus l'effort appliqué dans chaque brin est important. C'est pourquoi les tableaux de charges distinguent généralement les plages β de 0 à 45° et β de 45 à 60°. Au-delà de 60°, l'utilisation d'une élingue multibrins n'est généralement plus autorisée par les fabricants.

Quel est le coefficient de sécurité d'une élingue câble ?

Conformément à la norme EN 13414-1, les élingues câble destinées au levage sont généralement fabriquées avec un coefficient de sécurité minimal de 5, ce qui signifie que la charge de rupture est au moins cinq fois supérieure à la Charge Maximale d'Utilisation (CMU).

Comment stocker une élingue câble ?

Les élingues câble doivent être stockées dans un endroit propre, sec et ventilé, à l'abri de l'humidité, des produits chimiques, des températures élevées et des chocs. Elles ne doivent jamais être laissées au sol ni en contact prolongé avec des produits corrosifs.

Qui est responsable du contrôle des élingues ?

L'employeur est responsable de mettre à disposition des accessoires de levage conformes, entretenus et régulièrement vérifiés. L'utilisateur reste quant à lui responsable du contrôle visuel avant chaque utilisation et doit immédiatement retirer du service toute élingue présentant un défaut apparent. :contentReference[oaicite:2]{index=2}
