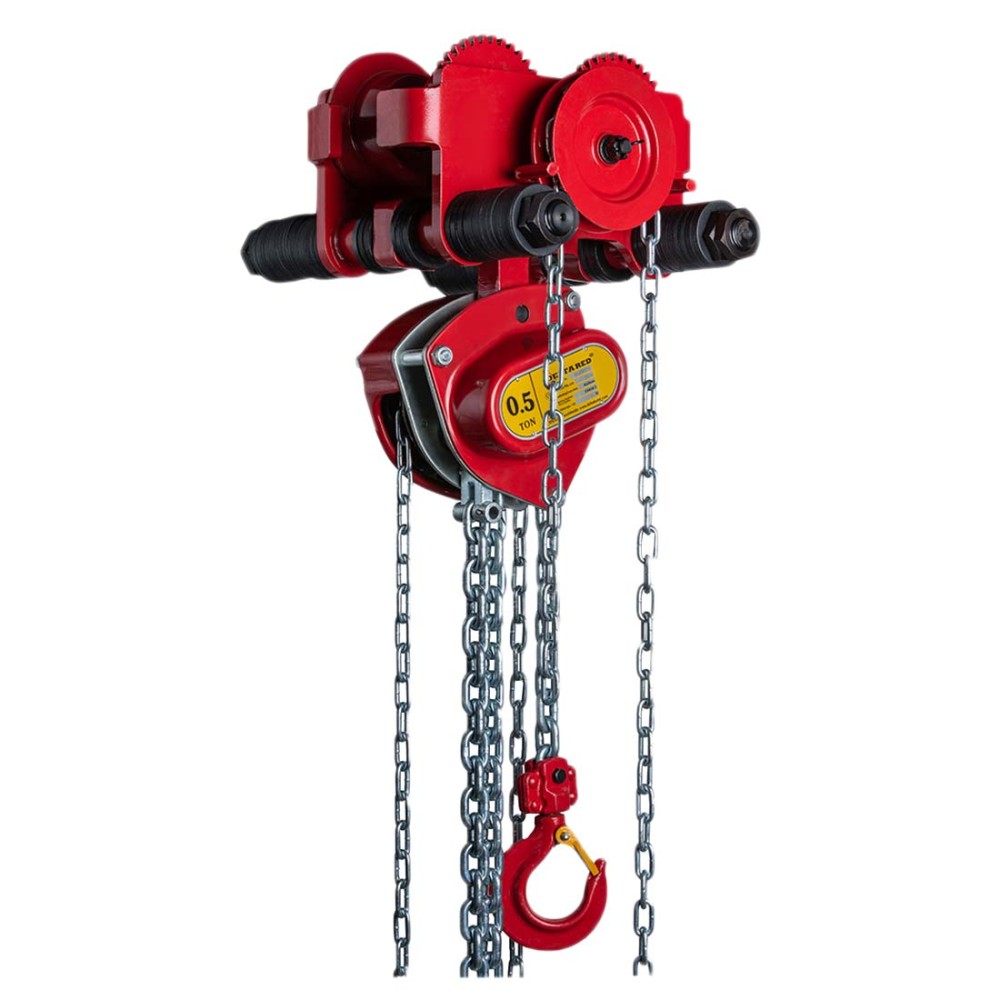

Palan à chaine + chariot porte palan

Référence: DR.0.09100503
  • Guidage chariot sur poutre renforcé
  • Hauteur sous plafond optimisée

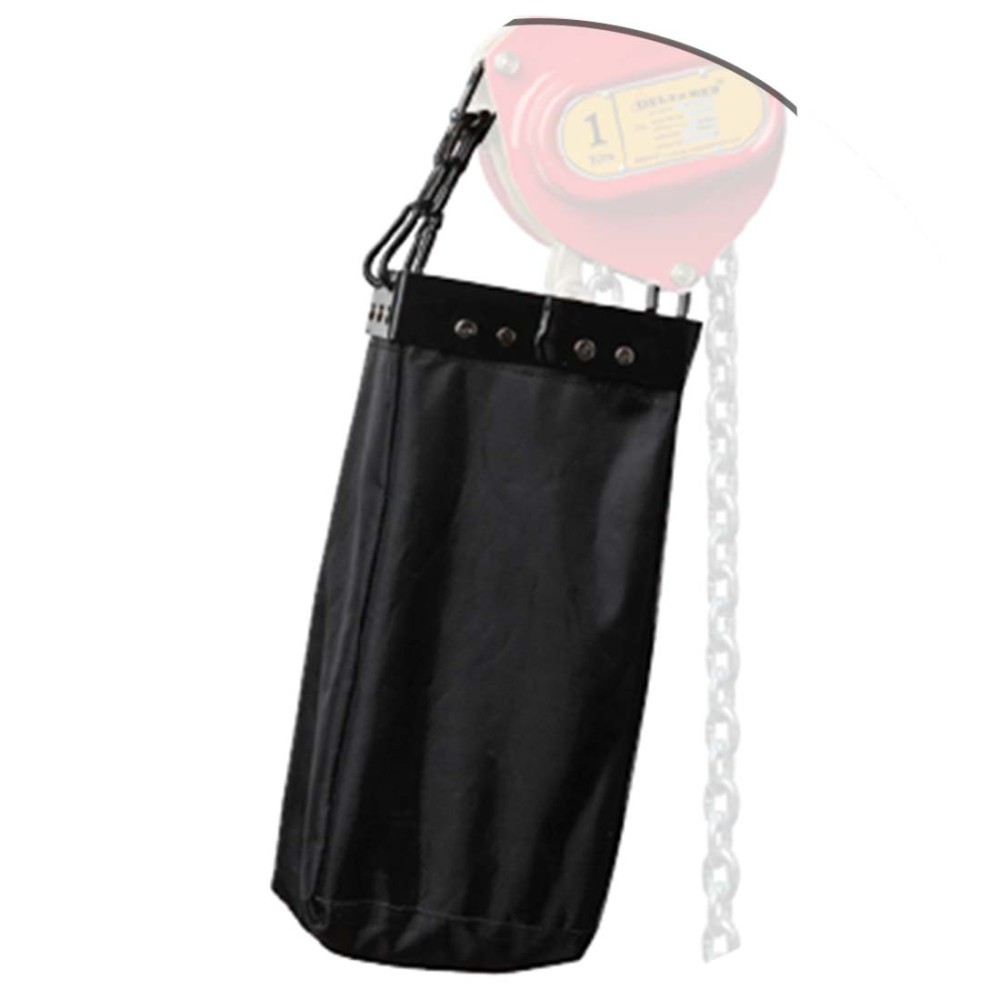

  • Sac de récupération chaine de levage
  • Conforme à la directive machines 2006/42/CE
  • CMU de 0.5 à 5 Tonnes | hauteur de levage de 3 à 10 m
  • Longueur = hauteur de levage | Parfait pour les IPN en "I"
Longueur : 3 mètres
cmu : 500 Kg
Montant minimum de commande de 20,00 € HT hors frais port.
  Paiement sécurisé 3d secure

Stripe

  Livraison 24-48H si en stock

Selon choix du transporteur

  Service client - Sav

04 77 29 21 82

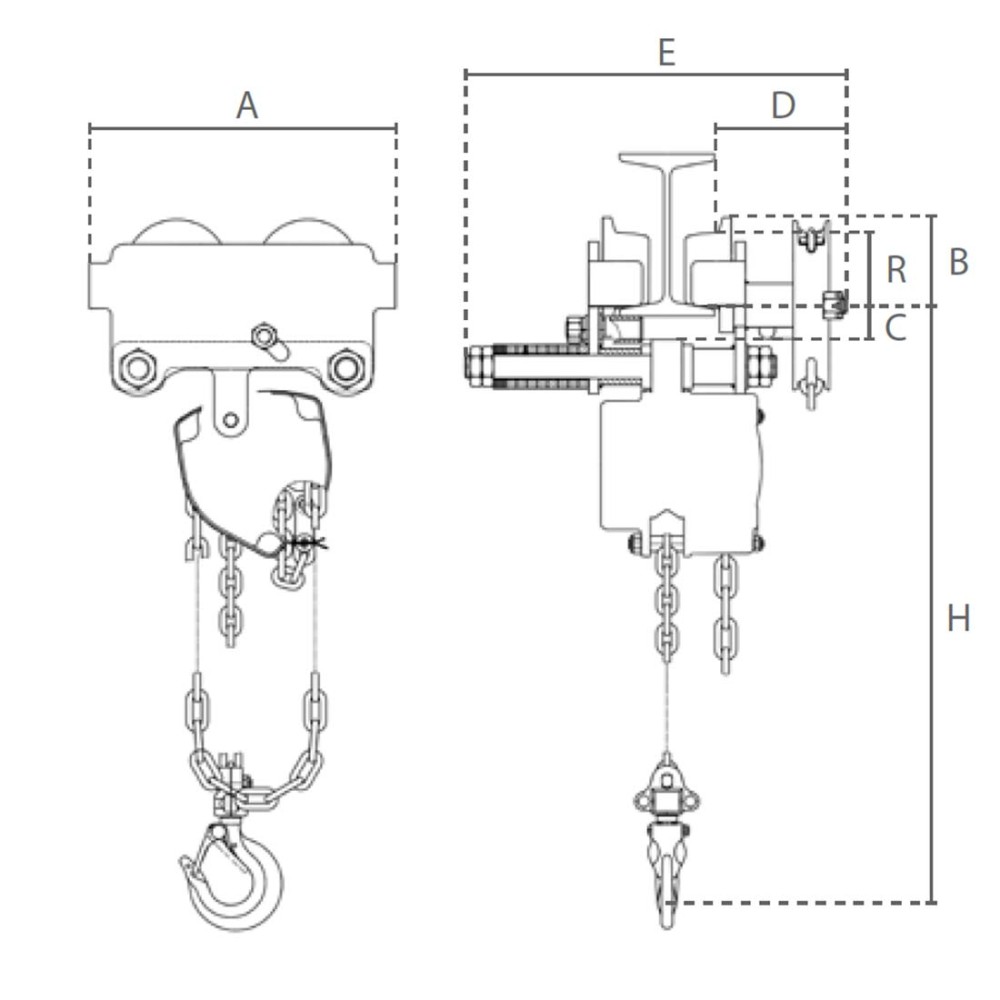

Le métriques A, B, C, D, E, H et R sont en millimètres.

La chaine de déplacement du chariot sera adaptée à la hauteur de levage choisie. La hauteur de chaine de commande sera de 2,5m si vous avez une hauteur de levage de 3m. La commande sera de 5.5 mètres, si le levage est de 6 m et 9.5m si le palan lève sur 10 mètres.

+ d'info sur le rayon min. de courbure de rail

Le rayon min. indique le plus petit rayon de courbure du rail ou de la poutre sur lequel le chariot du palan peut se déplacer sans dysfonctionnement mécanique. Un rayon min. de 1,2 m signifie que le chariot (et donc le palan) ne peut pas circuler sur un virage de rayon inférieur à 1,2 m.

Si la courbure est trop serrée (rayon trop petit), plusieurs problèmes apparaissent :

  • Les roues du chariot ne peuvent plus suivre la courbe correctement
  • Les axes et flasques du chariot se tordent
  • La chaîne de levage ne reste plus alignée verticalement
  • Création d'efforts latéraux dangereux
  • Le risque de blocage ou de déraillement augmente fortement
CMU (T) Nb brins Chaine de levage(mm) Effort de chargement(N) Chaine manuel pour 1m de levage (m) Poids net(Kg) Poids chaine (kg/m) largeur poutre (mm) rayon min.(mm) A B C D E H R
0,5 1 5x15 186 34 3,8 1,7 64-140 0,9 238 70 83 100 336 286 58
1 1 6x18 270 42 6,2 2,3 68-140 1 273 89 103 100 335 341 75
2 1 8x24 460 73 9,8 3,8 76-165 1,2 302 109 115 130 372 404 90
3 2 8x24 355 112 10,5 3,1 76-300 1,5 363 129 139 133 501 382 110
5 2 10x30 462 164 21,7 5,3 94-300 2 436 141 155 134 514 555 122
DR.0.09100503

Caractéristiques

Motorisation
Manuel
Accessoire Accrobranche
Palan

Références spécifiques

ean13
8719482040474
Téléchargement
Palan manuel et chariot

Caractéristiques techniques et descriptions
